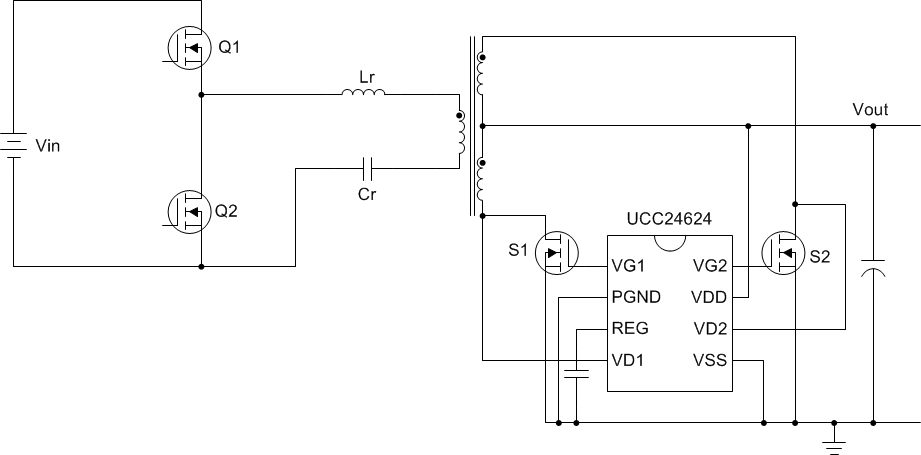

UCC24624 高性能同步整流器 (SR) 控制器专用于 LLC 谐振转换器 ，以使用 SR MOSFET 替代有损耗二极管输出整流器并提高整体系统效率。

UCC24624 SR 控制器使用漏源极电压检测方法来实现 SR MOSFET 的开关控制。实现了比例栅极驱动器，以延长 SR 导通时间并最大程度地缩短体二极管导通时间。为了补偿由 SR MOSFET 寄生电感导致的偏移电压，UCC24624 实现了可调节正向关断阈值，以适应不同的 SR MOSFET 封装。UCC24624 具有内置的 475ns 导通时间消隐和固定的 650ns 关断时间消隐功能，以避免 SR 错误导通和关断。UCC24624 还集成了双通道互锁功能，可防止两个 SR 同时导通。该器件具有 230V 电压检测引脚和 28V 绝对最大 VDD 额定值，可直接用于输出电压高达 24.75V 的转换器。内部钳位允许控制器通过在 VDD 上添加外部电流限制电阻器来轻松支持 36V 输出电压。

通过基于平均开关频率的内置待机模式检测，UCC24624 可自动进入待机模式，无需使用外部组件。180µA 的低待机模式电流支持满足现代空载功耗要求（如 CoC 和 DoE 规定）。UCC24624 可与 UCC25630x LLC 和 UCC28056 PFC 控制器配合使用，以实现高效率，同时保持出色的轻载和空载性能。其他 PFC 控制器（如 UCC28064A 、 UCC28180 和 UCC28070 ）可用于实现更高的功率级别。1.5A 峰值拉电流和 4A 峰值灌电流驱动能力使 UCC24624 能够支持高达 1kW 的 LLC 转换器。
