UCC24630 SR 控制器是一款高性能控制器和驱动器,面向用于二次侧同步整流的 N 沟道 MOSFET 电源器件。
控制器和 MOSFET 组合构成了一个近似理想的二极管整流器。 该解决方案不仅可直接降低整流器的功耗,同时凭借着效率的提高还能够降低一次侧的损耗。
UCC24630 采用伏秒平衡控制方法并且不与 MOSFET 的漏极直接相连,因此在较宽的输出电压范围内都是反激电源的理想选择。 SR 驱动关断阈值与 MOSFET R(DS(on)) 无关,这样可优化最长导通时间。 另外,器件和布线电感所导致的二次侧电流振铃也不会影响 SR 关断阈值。
UCC24630 控制器提供了可编程的错误触发滤波器、频率检测器(可在低功耗状态期间自动切换至待机模式)和引脚故障保护。 UCC24630 兼容断续导通模式 (DCM)、转换模式 (TM) 和 CCM 三种工作模式。
凭借较宽的 VDD 工作范围以及宽范围的可编程 VPC 电压和消隐时间,该器件可应用于各类反激转换器设计。

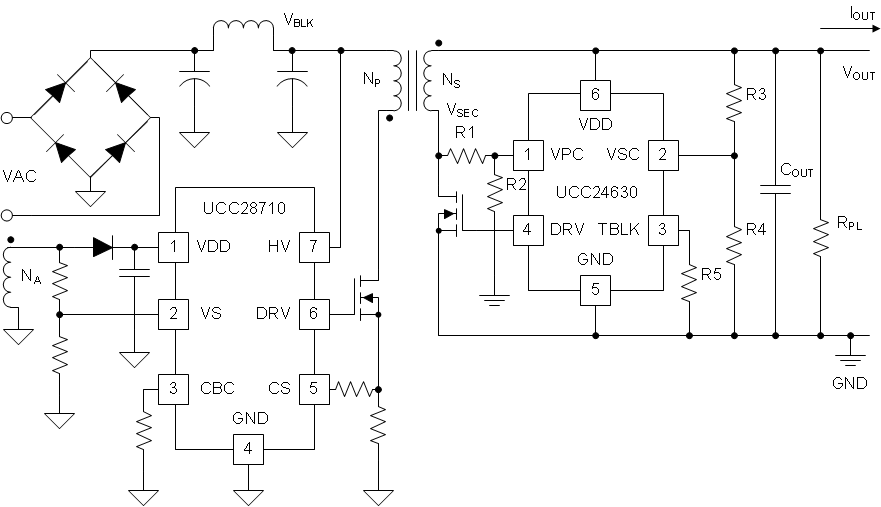

UCC24630同步整流控制器是一款用于二次侧同步整流(SR)用N沟道MOSFET功率器件的高性能控制器和驱动器。此篇主要介绍了UCC24630特性、应用范围、参考设计电路以及电路分析,帮助大家缩短设计时间。UCC24630特性:工作频率达200kHz;伏秒平衡SR导通时间控制;兼容PSR和SSR控制;低功耗自动检测和110µA待机模式电流UCC24630典型应用范围:5V至24V输出
