UCC25600高性能，谐振模式控制器是专为直流到直流应用使用谐振拓扑，特别是LLC半桥谐振变换器。这种高度集成的控制器实现了调频控制和完整的系统功能，仅在一个8引脚封装。切换到UCC25600将大大简化系统设计和布局，并缩短上市时间，所有这些都低于具有竞争力的16针设备。
内部振荡器支持从40khz到350khz的开关频率。该高精度振荡器实现了4%公差的最小开关频率限制，使设计者避免了功率级的过度设计，从而进一步降低了系统整体成本。可编程的死区时间使零电压开关与最小磁化电流。这可以在各种应用程序中最大化系统效率。可编程软启动定时器最大限度地提高了设计灵活性，使用半桥拓扑的终端设备的各种要求。通过合并源和汇驱动能力，一个低成本，可靠的栅极驱动变压器是一个真正的选择。
UCC25600提供完整的系统保护功能，包括过流、UVLO、偏置电源OVP和过温保护。

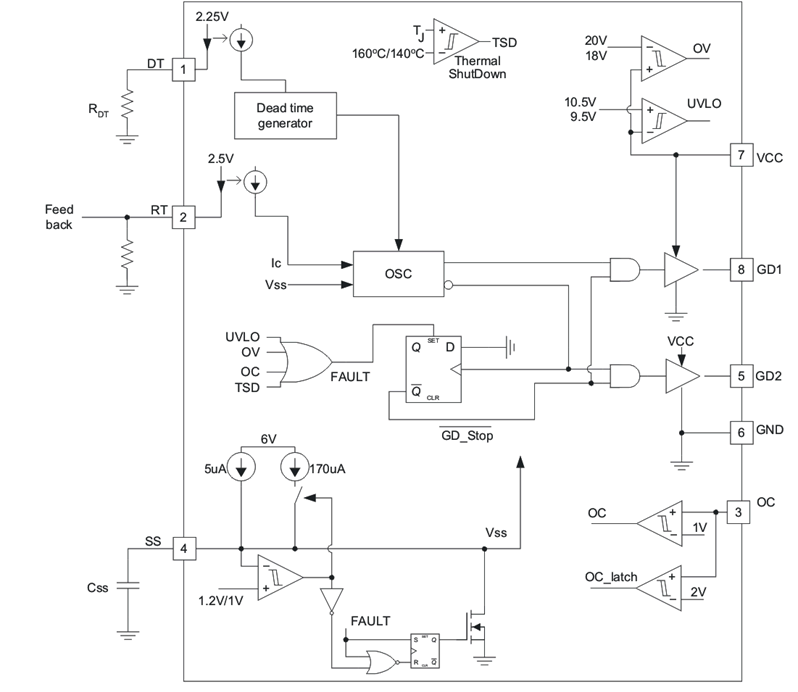

【用 途】 转换器【性能 参数】 采用双列8脚封装。 引脚配置图： 内部方框图：【互换 兼容】
TI公司的UCC25600是高性能谐振模式控制器,开关频率40kHz到350kHz,提供完整的系统保护功能包括过流,UVLO,偏压电源OVP和超温保护,工作温度-40度C到125度C,主要用在AC/DC电源,电动自行车,LED照明,通信DC/DC模块,HDTV,低端洗衣机,有线调制解调器终端系统和太阳能系统.本文介绍了UCC25600主要特性和框图,300W LLC谐振半桥转换器应用电路以及400
效率高达91%的100WAC输入LED路灯照明方案在IIC-China2009秋季展TI展台上，艾睿电子（Arrow）展出了三种基于TIPFC控制器UCC28810、PWM控制器UCC28811和半桥驱动器UCC25600
