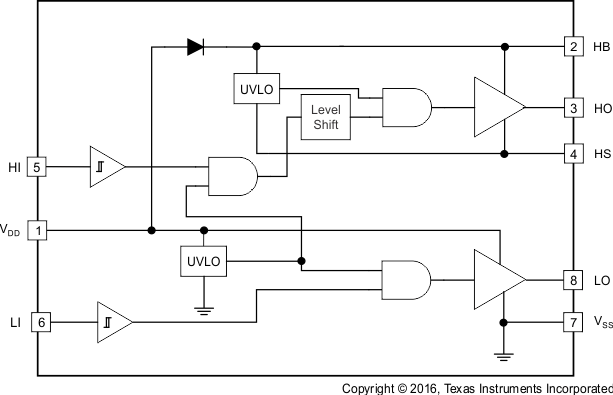

UCC2720x系列高频n通道MOSFET驱动器包括一个120 v的自举二极管和高侧和低侧驱动器,具有独立的输入,以实现最大的控制灵活性。这允许n通道MOSFET控制在半桥,全桥,双开关正向,主动箝位正向转换器。低侧和高侧栅极驱动器独立控制,彼此之间的开关和关断匹配为1 ns。
片上自举二极管消除了外部分立二极管。如果驱动电压低于指定的阈值,则为高侧和低侧驱动器提供欠压锁定,强制输出低。
UCC27200提供了两个版本。UCC27200具有高噪声免疫CMOS输入阈值,而UCC27201具有TTL兼容阈值。
【用 途】 【性能 参数】 采用8引脚SOIC(D)、SOIC-8(DDA)以及SON-8(DRM)封装,包括一个120V自举二极管与一个具备独立输入的高侧/低侧驱动器,从而能够实现最大的控制灵活性。低侧与高侧栅极驱动器可单独控制,相互开关之间的时间间隔仅为1ns。 片上自举二极管无需使用外部分立式二极管。高侧与低侧驱动器均具
总线控制器具有根据负载进行编程的特性,频率控制的起动允许使用较小的输出电感和低的波纹,而恒流起动则采用大输出电容,效率高达97%.UCC28230/1包括了推挽,半桥和全桥托扑电路,能和外接驱动器如120V高边/低边驱车器UCC27200
