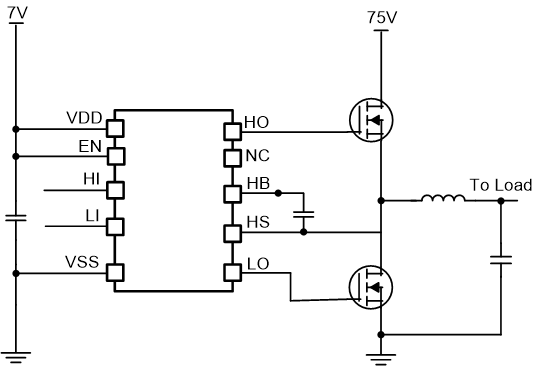

UCC27284是一个强大的n通道MOSFET驱动器,最大开关节点(HS)电压为100 V。它允许两个n通道mosfet被控制在半桥或同步降压配置的拓扑。其峰值吸收电流和峰值源电流以及低上拉和下拉电阻使UCC27284能够在MOSFET Miller平台过渡期间以最小的开关损耗驱动大功率MOSFET。由于输入独立于电源电压,UCC27284可以与模拟和数字控制器一起使用。
输入引脚以及HS引脚能够容忍显著的负电压,提高了系统的鲁棒性。启用和禁用功能通过降低门驱动器的功耗和快速响应系统内的故障事件提供了额外的系统灵活性。5-V UVLO允许系统在较低的偏置电压下运行,这在许多高频应用中是必要的,并在某些工作模式下提高系统效率。小的传播延迟和延迟匹配规格使死区时间要求最小化,从而进一步提高效率。
低压锁定(UVLO)为高侧和低侧驱动器级提供,如果VDD电压低于指定的阈值,则强制输出低。集成自举二极管在许多应用中消除了对外部分立二极管的需要,节省了电路板空间,降低了系统成本。UCC27284提供了一个小的封装,使高密度设计。
