UCC2808A-xQ1是一个BiCMOS推挽,高速,低功耗,脉宽调制器家族。UCC2808A-xQ1包含离线或DC-to-DC固定频率电流模式开关电源所需的所有控制和驱动电路,外部部件数量极少。

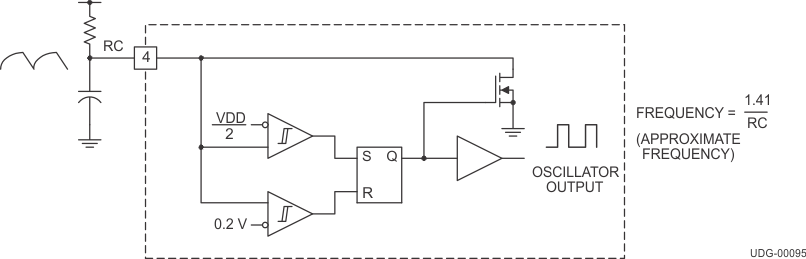

UCC2808A-xQ1双输出驱动级设置为推挽配置。两个输出开关在振荡器频率的一半使用拨动触发器。两个输出之间的死区时间通常是60 ns到200 ns取决于定时电容和电阻的值,从而限制每个输出级占空比小于50%。
UCC2808A-xQ1系列提供多种封装选项和欠压锁定级别的选择。该系列具有UVLO阈值和迟滞选择离线和电池供电系统。阈值显示在订购信息表中。
UCC2808A-xQ1是UCC2808家族的增强版。显著的区别是,A版本的特点是内部放电晶体管从CS引脚到地,在振荡器死时激活每个时钟周期。该功能在每个周期放电CS引脚上的任何滤波器电容,并有助于最小化滤波器电容值和电流检测延迟。
