UCC28220和UCC28221是一个家族的BiCMOS交错双通道PWM控制器。峰值电流模式控制用于保证两个通道之间的电流共享。一个精确的最大占空比钳可以设置为60%和90%占空比之间的任何值每个通道。
UCC28220有UVLO门限值
10v用于12v电源,而UCC28221对于需要更宽的UVLO迟滞的系统有13 V的转动阈值。两者都有8v的关断阈值。
附加功能包括一个可编程的内部斜率补偿与一个特殊的电路,用于确保完全相同的斜率添加到每个通道和一个高电压110 v内部JFET更容易启动更宽的滞后UCC28221版本。
UCC28220有16引脚SOIC和低调TSSOP两种封装。UCC28221还包括16脚SOIC封装和略大的20脚TSSOP封装,以允许高压引脚间距,以满足UL1950漏电间隙安全要求。
【用 途】 电源控制电路【性能 参数】 采用20脚封装,起动UVLO为13V,工作于8V的VDD之下,共有两个独立的控制通道,采用峰值电流式控制以确保两通道的均衡,共享一套振荡器,在同频率下工作,但驱动脉冲的相位相差180℃。两通道的最大占空比钳制可以到60%~90%,正常工作时控制在40%~50%。&n

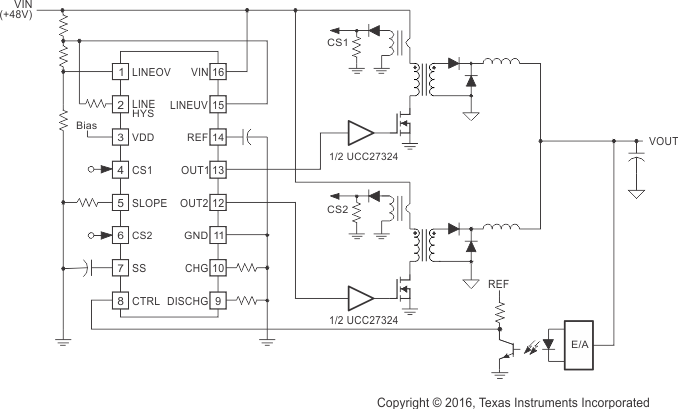

UCC28220/28221是一款专门为此设计的控制IC,由UCC28221组成的200W通信用DC/DC电路图下所示:
