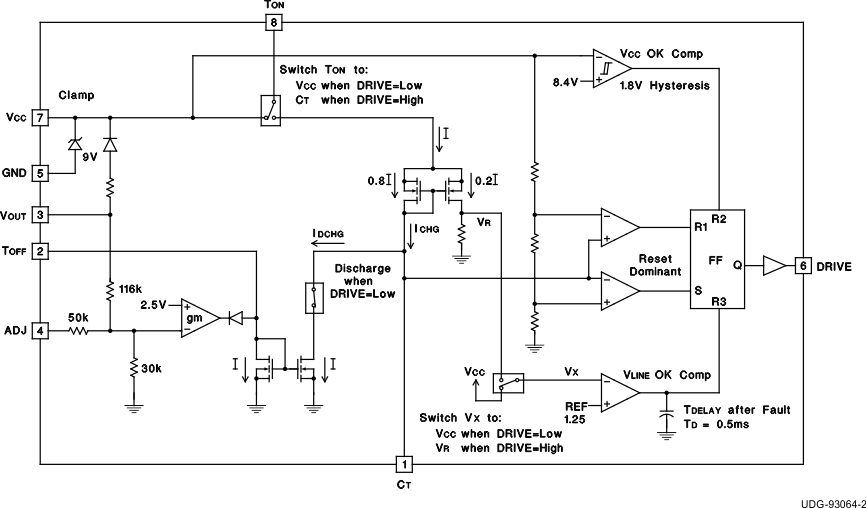

UCC1889控制器经过优化,可作为离线、低功率、低电压、调节偏置电源使用。该器件独特的电路拓扑结构可以看作是两个级联反激变换器,每个工作在断续模式下,都由一个外部电源开关驱动。这种方法的显著优点是能够在没有变压器和低内部损耗的情况下实现400V到12V的电压转换比。
UCC1889采用的控制算法是强制开关接通时间与输入线路电压成反比,而开关断开时间与输出电压成反比。这个动作由内部反馈回路和参考自动控制。级联配置允许在开关占空比大于10%的情况下实现从400V到12V的电压转换。这种拓扑结构还提供了固有的短路保护,因为当输出电压降至零,开关断开时间接近无穷。
输出电压可以轻松设置为12V或18V。此外,它可以编程为其他输出电压小于18V与一些额外的组件。在Unitrode Application Note U-149中进一步描述了这种拓扑结构,可以实现一个隔离版本。
