UCC2891/2/3/4系列PWM控制器的设计简化了各种有源钳位/复位开关功率拓扑的实现。
UCC289x是一个峰值电流模式,固定频率,高性能脉宽调制器。它包括辅助开关的逻辑和驱动能力,用一种简单的方法编程适当的主动箝位操作的临界延迟。
UCC2891/3包括一个110v启动调节器,用于初始启动,并在待机期间提供保活电源。
附加功能包括一个内部可编程斜率补偿电路,精确的D(MAX)限制,和单个电阻可编程同步振荡器。一个准确的线路监测功能也程序转换器\x92s ON和OFF过渡,关于体积输入电压。随着UCC2897,这个UCC289x家族允许电源设计师消除许多外部组件,减少尺寸和设计的复杂性。

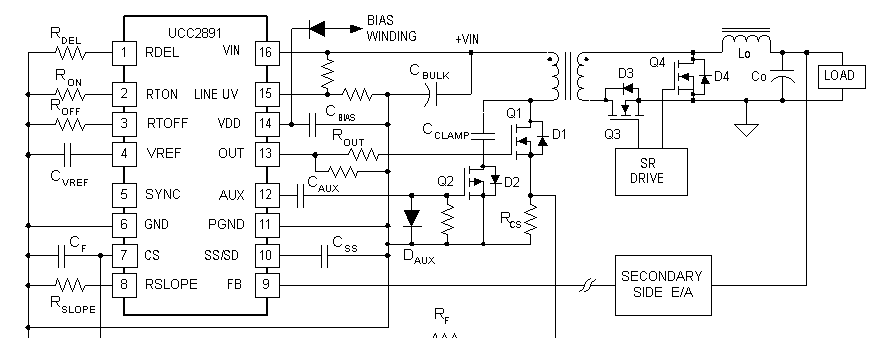

【用 途】 有源箝位软开关PWM控制器【性能 参数】 采用具有16引脚SOIC和小外形TSSOP两种封装形式。具有内部110V高压启动电路,其脚16(VDD)直接接输入电源端。 引脚排列图:
对于控制IC的选择,其高压输入的变换器推荐为NCP1282,低成本的可以选择UC3843+UC3714,当然也可选择UCC2893(UCC2894)或其它。
TI新型UCC2891、UCC2892、UCC2893 与 UCC2
TI新型UCC2891、UCC2892、UCC2893与UCC2894器件包括辅助的有源钳位输出驱动器,其可有效进行单端变压器复位,因而是有源钳位正激式或返驰式转换器的理想选择。这些控
