UCD7230是UCD7K系列数字控制比较驱动器的一部分,适用于应用数字控制技术或应用需要快速的局部峰值电流限制保护。

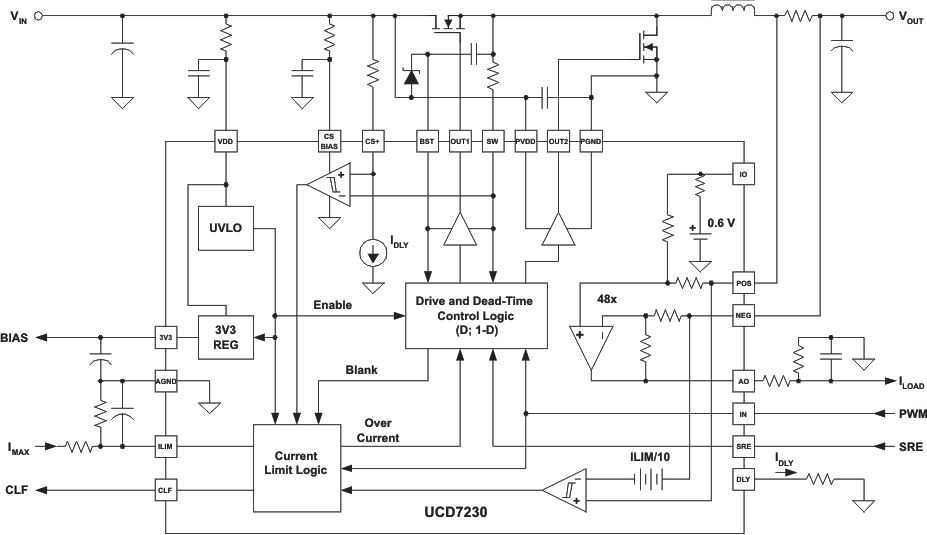

UCD7230是专门为同步降压应用设计的MOSFET栅极驱动器。它非常适合提供数字控制器如UCD91xx或UCD95xx和电源级之间的桥梁。随着循环电流限制保护,UCD7230设备保护电源级从故障输入信号或过载电流。
UCD7230包括高侧和低侧栅极驱动器,利用了德州仪器的TrueDrive输出架构。这种结构在开关的Miller平台区域将额定电流传递到MOSFET的栅极电容。此外,UCD7230提供了一个固定增益为48的低偏置差分放大器。该放大器大大简化了高效率降压转换器中固有的小电流检测信号的处理。
UCD7230包括一个3.3 v, 10 ma线性稳压器,为数字控制器如UCD91xx提供电源。UCD7230兼容UCD91xx标准3.3 v I/O口、TMS320TM系列dsp、µCs、asic。
UCD7230提供PowerPAD HTSSOP或节省空间的QFN软件包。包装引脚已经过精心设计,用于正常的电路板布局
id=21455">DSC)与 UCD7230 栅极驱动及电流传感放大器完美结合,设计了一款用于数控多相交错式 DC/DC 降压系统的完整信号控制解决方案,该方案具有多相同步降压转换器的优点,同时可以运用数字方法关闭电压控制环路
