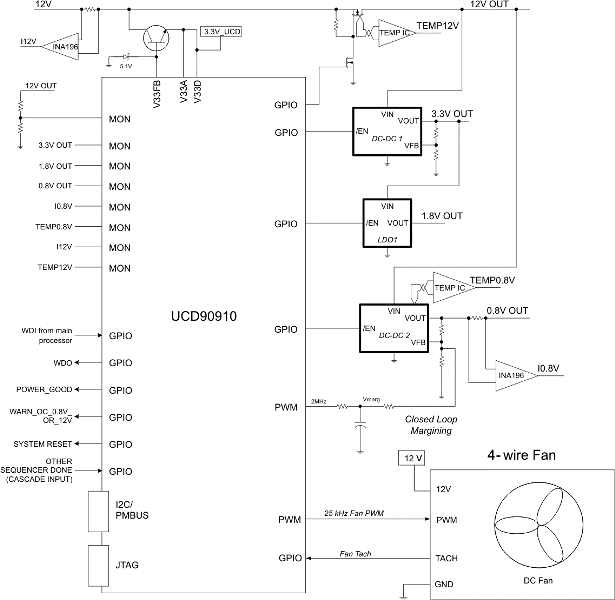

UCD90910是一个10轨I(2)C / PMBus可寻址电源序列器和系统健康监视器。该设备集成了一个12位ADC,用于监控多达13个电源电压、电流或温度输入。
26个GPIO引脚可用于供电使能、通电复位信号、外部中断、级联或其他系统功能。其中12个引脚提供PWM功能。通过这些引脚,UCD90910提供了风扇控制、边值和通用PWM功能的支持。
风扇控制信号可以使用PMBus命令发送,也可以由两个内置的风扇控制算法之一生成。PWM输出结合温度和风扇转速测量提供一个完整的风扇控制解决方案,多达10个独立的风扇。
TI Fusion Digital Power设计软件用于设备配置。这个基于pc的图形用户界面(GUI)提供了一个直观的界面,用于配置、存储和监控所有系统运行参数。
