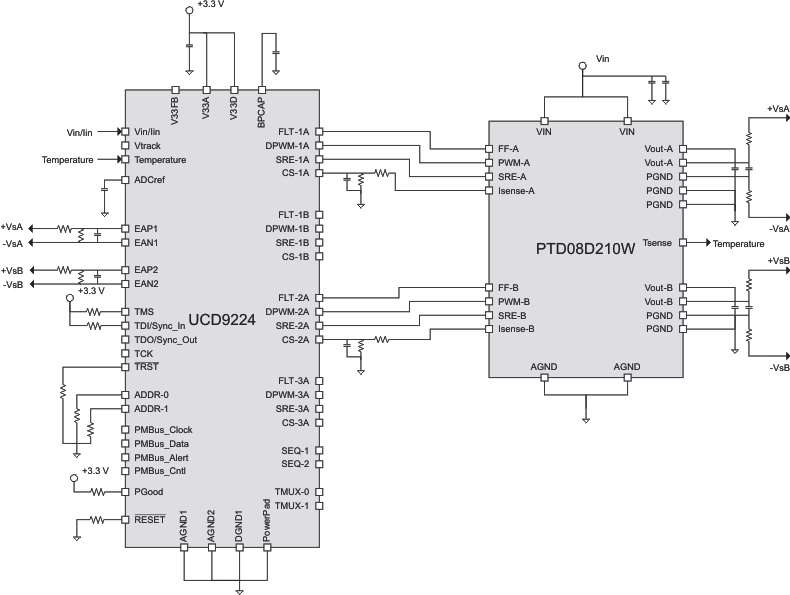

UCD9224是一个多轨,多相同步降压数字PWM控制器设计的非隔离DC/DC电源应用。该设备集成了用于DC/DC回路管理的专用电路、闪存和串行接口,以支持可配置性、监控和管理。
UCD9224旨在为非隔离DC/DC转换器应用提供各种理想的功能,同时通过减少外部电路来最小化系统组件总数。该方案将多回路管理与排序、边际、跟踪和智能阶段管理相结合,以优化整个系统的效率。此外,还支持回路补偿和校准,无需添加外部组件。
为了方便配置设备,提供了Texas Instruments Fusion Digital Power Designer。这个基于PC的图形用户界面为设备提供了一个直观的界面。该工具允许设计工程师为应用程序配置系统运行参数,将配置存储到片上非易容存储器,并观察每个功率级输出的频域和me域模拟。
还开发了多个互补功率级解决方案——从UCD7k家族的离散驱动器到PTD家族的完整测试动力总成模块。这些解决方案已经开发,以补充UCD9k系列的系统电源控制器。
UCD9224 可以与UCD7232 配合设计非隔离数字电源。在某项目中,采用1 片UCD9224 与4 片UCD7232 设计了四相交错并联输出的数字电源,输出规格为1.0V/80A。经过仔细定位发现,引起负过冲的根因是UCD9224 进入reset 模式后,SRE_1A 和SRE_1B 引脚变为高阻态,其电压有反弹并下降缓慢。
本文在一款基于UCD9224 和
