首页>IC索引

VNI2140J

双通道高侧智能功率固态继电器

VNI2140J产品信息：

描述

VNI2140J是利用微电子的VIPower技术设计的单片器件。该装置驱动两个独立的电阻或电感负载，其中一侧连接到地。有功电流限制防止在短路负载情况下系统电源的下降，内置的热关闭保护芯片由于过热和短路损坏。在过载情况下，通道自动关断和开断，以保持TTSD和TR之间的结温。当机箱温度达到TCSD时，过载通道关闭，只有当机箱温度降至TCR时才重新启动。为了避免来自电源的高峰值电流，当多个通道过载时，tccsd不同时进行。非过载通道继续正常运行。开漏诊断输出指示过温条件和开负载关闭。

  • 所有功能

    • 额定电流:每通道0.5 A
    • Shorted-load保护
    • 结超温保护
    • 机箱过温保护，用于通道的热独立性
    • 不同通道的热工况停机不是同时进行的
    • 保护再失地
    • 电流限制每通道1 A
    • 欠压关闭
    • 开负载在off- ate和短到V(CC)检测
    • 开漏诊断输出
    • 3.3 V CMOS/TTL兼容输入
    • 电感负载消磁
    • 符合IEC 61131-2

VNI2140J数据手册：

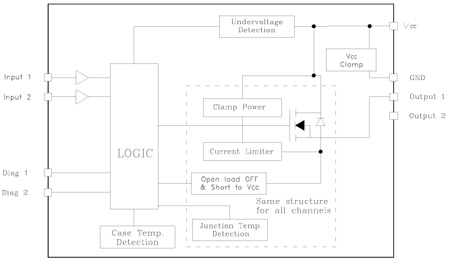

VNI2140J引脚功能、电路图：

VNI2140J当电源失效时可防止系统出现错误

新产品VNI2140J提高了精度，最大限度降低能耗，同时当电源失效时可防止系统出现错误。通过提供高集成度的两路输出功率开关解决方案，VNI2140J还有助于应用设计人员简化设计，提升系统可靠性，节省印刷电路板空间，新产品目标应用包括可编程逻辑控制

意法半导体（ST）推出超小封装的高能效工业用智能功率开关，扩大VIPower?产品阵容

新产品VNI2140J提高了精度，最大限度降低能耗，同时当电源失效时可防止系统出现错误。这一系列优势来自意法半导体新一代VIPower?
