XC6102系列是采用CMOS工艺生产的,带有手动复位控制端和看门狗(Watch Dog)功能,具有高精度,低功耗特点的电压检测器,内部电路包括参考电压源电路,延迟电路,比较器电路和输出驱动电路。
XC6102系列内置时间延迟电路,通过设置外部手动复位功能,可在任何条件下进行强制复位。该系列芯片提供两种形式的输出方式:V(DFL)和V(DFH)。

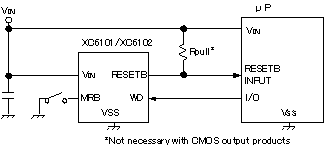

当将芯片的WD端子悬空时,XC6102的看门狗功能会被关闭,此条件下,在看门狗超时前,内部计数器被清零。在芯片内部,由于手动复位端子是连接到V(IN)的,因此,该功能不需要使用时可以悬空。
XC6102系列检测电压的设置可通过激光微调技术以0.1V为间隔自由选择。看门狗超时时间设置可在6.25ms~1.6s有六种选择,解除延迟时间设置在3.13ms~1.6s有七种供选择。
