XC9119

1MHz, PWM 控制, 升压DC/DC转换器,兼容陶瓷电容

XC9119产品信息:

XC9119系列是1MHz,PWM控制的升压型DC/DC转换器,可使用陶瓷电容。通过内置2.0欧姆开关管 ,XC9119系列可通过外接一个电感,一个二级管,一个电容和一个电阻就可以轻易获得一个升压电路。

由1.0V(±2.0%)参考电压和分压电阻可得到最高19.5V的输出电压(最大Lx工作电压:20V),该系列可用于通用型高电压电源,LCD面板和有机EL显示屏电源。

开关频率高达1.0MHz,可使用片式电感和超小的陶瓷电容,因而能减小电路板的面积和厚度。

该系列具有限流功能(400mA(TYP.):V(DD)=3.6V),能够限制流过内置开关管的峰值电流。可通过外置电阻和电容调节软启动时间。待机功能能使输出关断(CE’L’),这个时候,芯片的消耗电流将小于1.0μA。

XC9119数据手册:

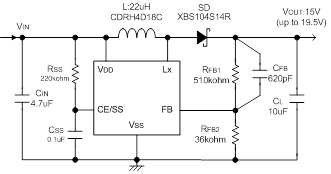

XC9119引脚功能、电路图:
