XCL202产品信息：

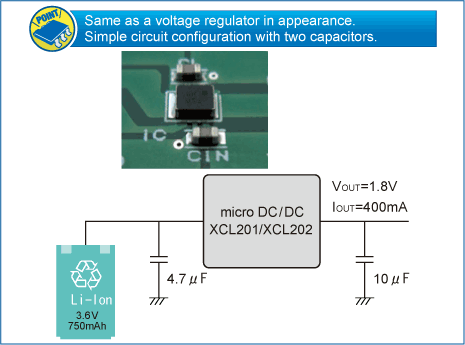

XCL202系列是把线圈和控制IC组成一体的超小型(2.5mm×2.0mm, h=1.0mm)降压DC/DC转换器。只在外部增加两个陶瓷电容即可构成最大负载电流400mA的电源。

工作电压在2.0V～6.0V之间。输出电压在0.8～4.0V的范围内能以0.05V的间隔设定。控制IC工作于开关频率1.2MHz,内置0.42欧姆Pch驱动晶体管及0.52欧姆Nch开关晶体管的同步整流方式。能从轻负载到高负载的整个负载范围内实现高速响应, 低纹波, 高效率。在待机时停止整个电路把消耗电流抑制在1.0μA以下。此外,内置了UVLO(Under Voltage Lock Out)功能,输入电压在1.4V以下时,强制停止内部驱动晶体管工作。

XCL202系列具有高速软启动功能达到0.25ms(TYP.)的启动时间。XCL202系列利用C(L)的放电功能在待机时接通L(X)-V(SS)之间的内部开关,通过内部阻抗使负载电容C(L)的电荷放电。由此放电功能,输出电压能高速地返回V(SS)电平。
