描述

ZXBM5409Q是一款保护h桥驱动器，专为汽车手动前大灯光束控制和工业伺服控制应用直流刷电机负载。集成的全桥驱动输出级由大电流、低rdson h桥mosfet组成，以最大限度地提高效率。

为了简化电路设计和最小化外部组件，该器件集成了电压和温度补偿的内部参考、放大器和输出低RDSON h桥功率开关。

为了系统的灵活性，伺服控制正向和反向滞后，死区，和角度放大很容易通过外部电阻编程。

为了帮助保护电机线圈，ZXBM5409Q通过停止电机和断开输出级提供故障状态保护，如参考输入短路到GND，短路到供电电压，或断线。在电源欠压和过压的情况下，该设备关闭输出驱动，以帮助防止线圈上的过压应力。过流保护监测输出电流和定期重试关闭输出阶段，以帮助保护线圈从设备耗尽。过温关机为设备提供热保护。

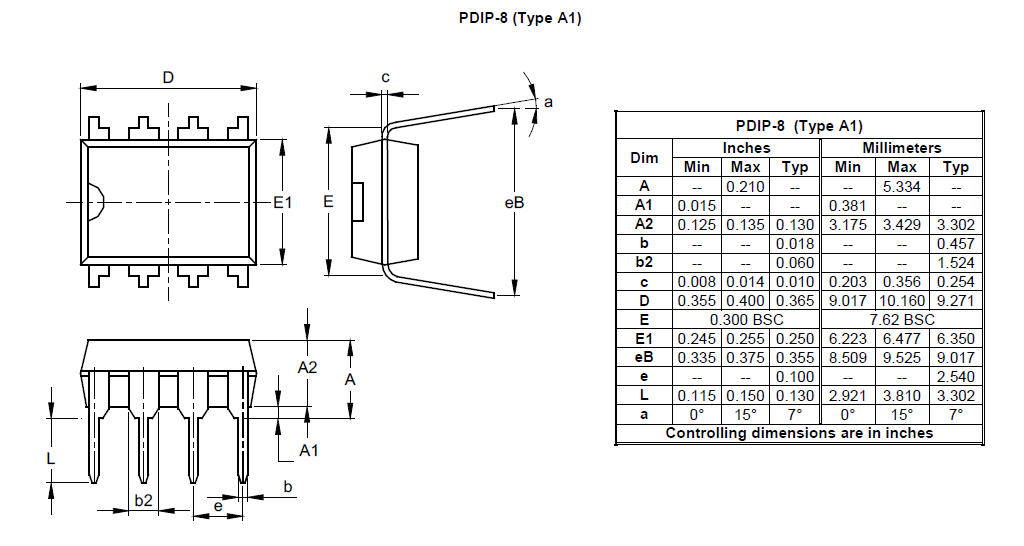

ZXBM5409Q采用工业标准PDIP-8封装，符合AEC-Q100 1级标准，并支持PPAPs。

应用程序

• 汽车前照灯位置伺服电机
• 8V/ 12V / 18V伺服直流电机

特性

• 伺服直流电机驱动
• 工作电压范围广:8V ~ 18V
• 内置h型桥，RDSON电阻低
• 输出驱动电流0.8A(峰值电流1.6A)
• 故障保护-输出短路到地，电源或断线
• 过压和欠压关机
• 过电流保护
• 热保护
• 绿色模塑在DIP-8
• 完全无铅,完全通过无铅认证
• 无卤素和锑。“绿色”设备
• 汽车级
• 符合AEC-Q100高可靠性标准
• PPAP能力
