描述

ZXLD1366Q是一种连续模式感应降压转换器，设计用于驱动单个或多个串联LED从一个高于LED电压源有效。该设备从6V和60V之间的输入电源工作，并提供高达1A的外部可调输出电流。

ZXLD1366Q使用一个高侧输出电流传感电路，它使用一个外部电阻来设置标称平均输出电流。输出电流可以调整以上，或以下设定值，通过应用外部控制信号'ADJ'引脚。

增强的输出电流调光分辨率可以通过对' ADJ '引脚施加PWM信号来实现。

软启动可以从ADJ引脚到地使用一个外部电容。对ADJ引脚施加0.2V或更低的电压，将输出关闭，并将设备切换到低电流待机状态。

ZXLD1366Q已通过AEC-Q100 1级认证，是汽车级配套PPAPs。

应用程序

• 汽车照明
• 后的集群
• 领导内部灯

特性

• 通常优于0.8%的输出电流精度

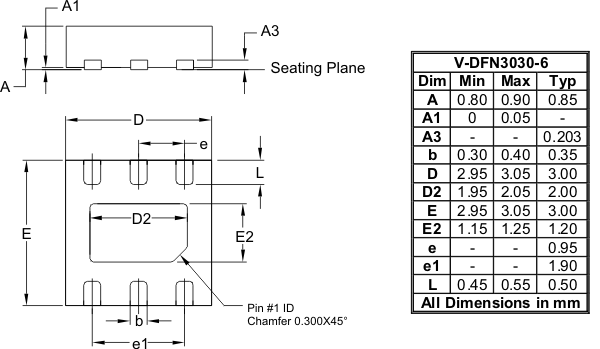

• 可在热增强DFN和SO-8封装
• 简单，零件数低
• 单引脚开/关和亮度控制使用直流电压或PWM
• PWM分辨率高达1000:1
• 效率高(可达97%)
• 输入电压范围宽:6V ~ 60V
• 固有的开路LED保护
• “绿色”模具化合物(无Br, Sb)和无铅表面处理/符合RoHS
