描述

ZXLD1374是一个60V LED驱动集成1.5A低侧开关驱动大电流LED。它是一个多拓扑转换器，使其能够在Buck, Boost和Buck- Boost配置中工作;有效地控制电流多达16串联连接led。

ZXLD1374是一种改进的滞回转换器，使用一项正在申请的控制方案，在所有三种拓扑中提供高输出电流精度。通过直流控制和高频PWM控制实现高精度调光。

ZXLD1374采用两个引脚进行故障诊断。标志输出突出显示故障，而多级状态引脚提供关于准确故障的进一步信息。

ZXLD1374已通过AEC-Q100 1级认证，可在-40至+125°C环境温度下运行。

特性

• 0.5%典型输出电流精度
• 6.3至60V工作电压范围
• 1.5A集成低侧开关
• LED驱动支持Buck, Boost和Buck-Boost拓扑
• 宽动态范围调光
• 20:1直流变暗
• 1000:1 500Hz调光范围
• 高达1MHz的交换
• 利用TADJ控制LED电流的高温
• AEC-Q100 1级

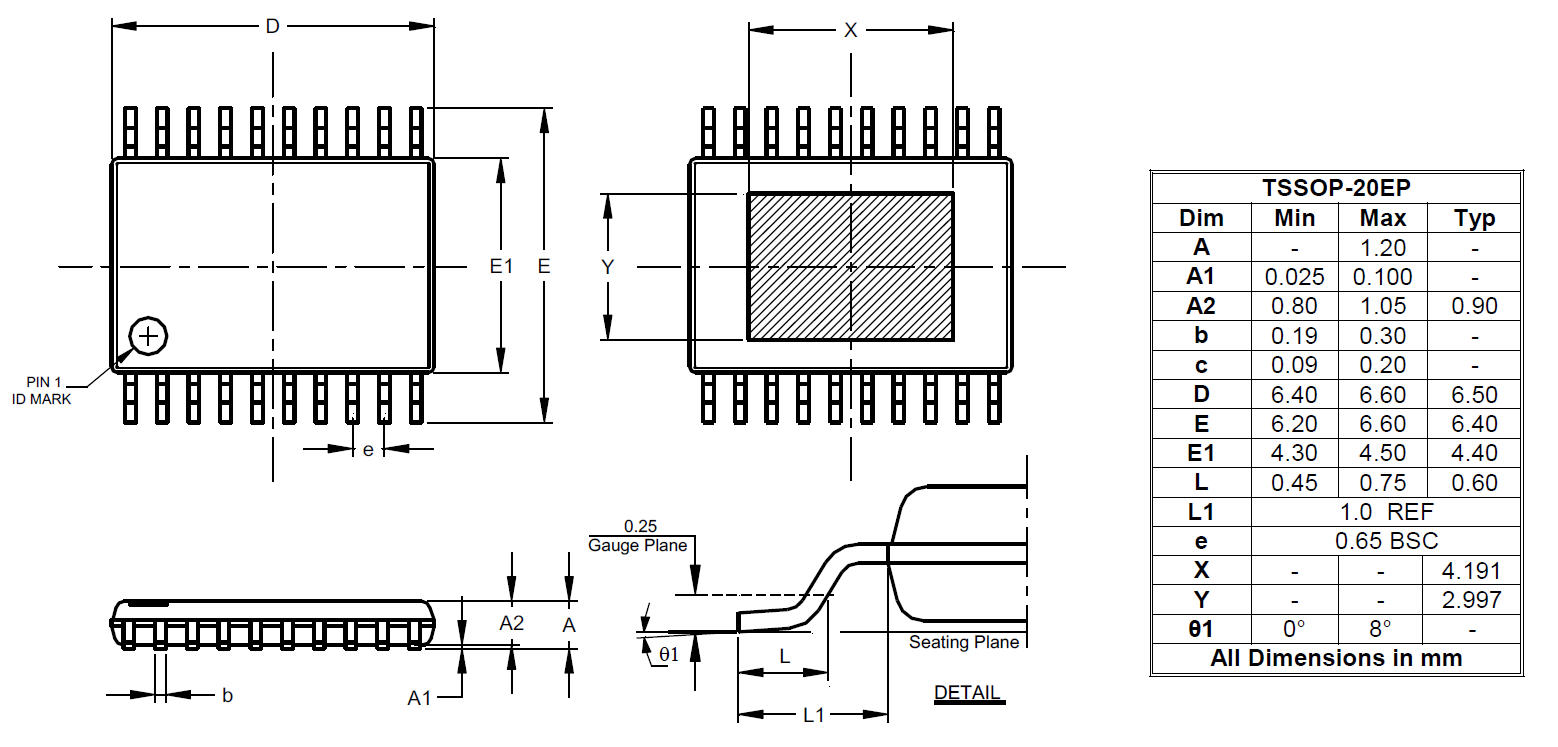

• TSSOP-20EP:绿色成型化合物(不含Br, Sb)，无铅处理，符合RoHS标准
• 完全无铅,完全通过无铅认证
• 无卤素和锑。“绿色”设备
