产品详情

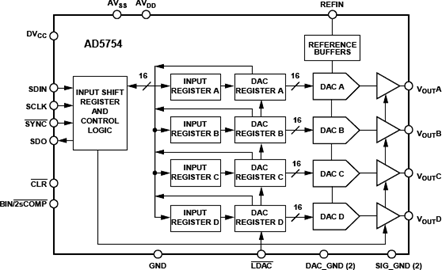

AD5724/AD5734/AD5754分别是四通道、12/14/16位串行输入、电压输出数模转换器，采用单电源（+4.5 V至+16.5 V）或双电源（±4.5 V至±16.5 V）供电。软件可选的标称满量程输出范围为+5 V、+10 V、+10.8 V、±5 V、±10 V或±10.8 V。这些器件还内置输出放大器、基准电压缓冲器以及专有上电/断电控制电路。

这些器件可保证单调性，积分非线性(INL)为±16 LSB（最大值），噪声低，建立时间为10 μs（最大值）。

AD5724/AD5734/AD5754采用串行接口，能够以最高30 MHz的时钟速率工作，并且与DSP和微控制器接口标准兼容。利用双缓冲，所有DAC可实现同时更新。对于双极性输出，输入编码为用户可选的二进制补码或偏移二进制（取决于BIN/2sComp)2sComp引脚的状态），单极性输出则为标准二进制。利用异步清零功能，可将所有DAC寄存器清零至用户可选的零电平或中间电平输出。这些器件采用24引脚TSSOP封装，保证温度范围为-40°C至+85°C工业温度范围。

应用
- 工业自动化
- 闭环伺服控制、过程控制
- 汽车测试与测量
- 可编程逻辑控制器

数据手册，Rev. 0，8/08
