AD7172-2是一款智能型、低噪声、低功耗、多路复用的西格马-得尔塔型模数转换器(ADC)，具有2/4通道（全差分/单端）输入，可供低带宽信号使用。 对于完全建立的数据，AD7172-2的最大通道扫描速率为6.21 kSPS (161 μs)。 该器件的输出数据速率范围为1.25 SPS至31.25 kSPS。

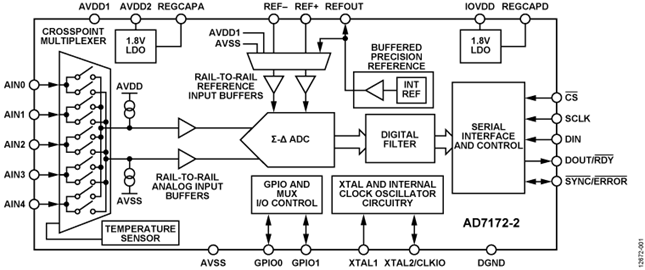

AD7172-2集成关键的模拟和数字信号调理模块，允许用户通过SPI对每一个使用中的模拟输入通道进行单独配置。 模拟输入端和外部基准电压输入端的集成式真轨到轨缓冲器可提供易于驱动的高阻抗输入。 精密2.5 V低漂移(f2 ppm/°C)带隙内部基准电压源（带输出基准电压缓冲器）增加了内嵌功能，同时减少了外部元件数。
数字滤波器允许以27.27 SPS输出数据速率提供同步50 Hz/60 Hz抑制。 用户可根据应用中各通道的需求在不同滤波器选项间切换，并提供进一步的数字处理功能，比如失调和增益校准寄存器，这些器件也能按通道进行配置。 通用输入/输出(GPIO)可控制外部多路复用器，并同步至ADC转换时序。
AD7172-2的额定工作温度范围为-40°C至+105°C，提供24引脚TSSOP封装。
注意在整篇数据手册中，仅相关功能会引用双功能引脚名称。
