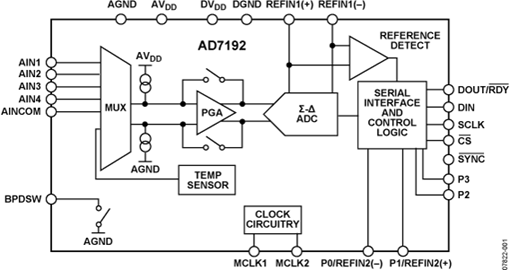

这款器件可配置为两路差分输入或四路伪差分输入。片内通道序列器可以使能多个通道，AD7192按顺序在各使能通道上执行转换，这可以简化与器件的通信。片内4.92 MHz时钟可以用作ADC的时钟源；或者，也可以使用外部时钟或晶振。该器件的输出数据速率可在4.7 Hz至4.8 kHz的范围内变化。
这款器件提供两种数字滤波器选项。滤波器的选择会影响以编程输出数据速率工作时的均方根噪声和无噪声分辨率、建立时间以及50 Hz/60 Hz抑制。针对要求所有转换均需建立的应用，AD7192具有零延迟特性。

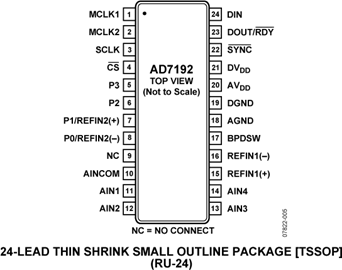

这款器件的工作电源电压为3 V至5.25 V，功耗为4.35 mA，采用24引脚TSSOP封装。
应用
AD7192是一款超低噪声、低漂移24位Σ-Δ转换器，内置PGA。可在4.7Hz至4.8kHz的完整输出数据速率范围内工作。AD7192具有单独的模拟电源和数字电源。
AD7192是一款适合高精密测量应用的低噪声完整模拟前端。它集成一个低噪声、24位Σ-Δ型模数转换器(ADC)。此篇主要介绍了AD7192特性、应用范围、参考设计电路以及电路分析，帮助大家缩短设计时间。AD7192特性：稳定的时间漂移特性；自动通道序列器；可编程增益（1至128）；无噪声分辨率高达22位(G=1)AD7192典型应用范围：电子秤；应变计传感器；医疗与科学仪器
本电路为采用AD7192构建的电子秤系统。AD7192是一款超低噪声、低漂移24位Σ-Δ转换器，内置PGA。该器件将大多数系统构建模块置于芯片内，因此能够简化电子秤设计。图1：采用AD7192
电路功能与优势 本电路为采用AD7192构建的电子秤系统。AD7192是一款超低噪声、低漂移24位Σ-Δ转换器，内置PGA。该器件将大多数系统构建模块置于芯片内，因此能够简化电子秤设计。图1：采用AD7192的电子秤系统（原理示意图，未显示所有
本电路为采用AD7192构建的电子秤系统。AD7192是一款超低噪声、低漂移24位Σ-Δ转换器，内置PGA。该器件将大多数系统构建模块置于芯片内，因此能够简化电子秤设计。
