ad7791

4位、单通道、超低功耗西格马-得尔塔型ADC

ad7791产品信息:

概览

优势和特点

  • 下载示例代码
  • 电源:
    - 工作电压:2.5 V至5.25 V
    - 正常模式:最大75 µA
    - 省电模式:最大1 µA
  • 均方根(RMS)噪声:1.1 µV
    (9.5 Hz更新速率时)
  • 19.5位峰-峰值分辨率(22位有效分辨率)
  • 积分非线性:3.5 ppm(典型值)
  • 50 Hz和60 Hz同时抑制
  • 内部时钟振荡器
  • 轨到轨输入缓冲
  • V(DD)监控通道
  • 温度范围:-40°C ~ +105°C
  • 10引脚MSOP封装

产品详情

AD7790/AD7791均为适合低频测量应用的低功耗、完整模拟前端。采用3 V电源时,二者的典型功耗为65 µA;采用5 V电源、禁用缓冲时,典型功耗为75 µA。AD7791内置一个24位西格马-得尔塔 ADC,其中含有一个可缓冲或无缓冲差分输入。AD7790是AD7791的16位版本。AD7790在默认输出数据速率16.6 Hz时具有16位峰-峰值分辨率,而AD7789在此输出数据速率时则具有19位峰-峰值分辨率,相当于21.5位有效分辨率。


AD7791采用内部时钟工作,因此,用户不必为其提供时钟源。输出数据速率可通过软件编程设置,可在9.5 Hz至120 Hz的范围内变化。峰-峰值(p-p)分辨率随编程设置的输出数据速率不同而异。当输出数据速率为16.6 Hz时,可实现50 Hz/60 Hz同时抑制。两款器件还具有电源监控功能。


AD7791可在单次转换模式下使用,即上电后执行单次转换,然后返回省电模式。或者,也可以选择连续模式工作。在连续转换模式下,可将两款器件配置为连续读取,即假设已将串行时钟作用于这些器件,则一旦完成一次转换,便会自动将转换结果置于串行总线上(用户无需写入ADC以读取数据)。


AD7790/AD7791采用10引脚MSOP封装。



ad7791数据手册:

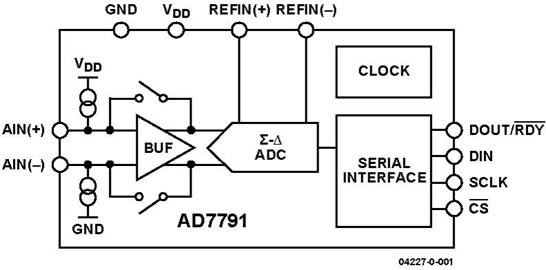

ad7791引脚功能、电路图:

ADI公司推出低功耗24位ΣΔ模数转换器

美国模拟器件公司近日推出一款低功耗、高精度的24位σδ模数转换器ad7791ad7791的工作电流为65μa,据称功耗比同类产品低25%,分辨率则是同类产品的6倍。ad7791是新推出的24位σδ模数转换器,ad7790则是16位σδ模数转换器。这两种器件都带有一个差

利用24位Σ-Δ型ADC AD7791和外部零漂移放大器ADA4528-1实现精密电子秤设计(CN0216)

电路功能与优势  图1所示电路是一个精密电子秤信号调理系统,它使用一个低功耗缓冲式24位Σ-Δ型ADC AD7791和两个外部零漂移放大器ADA4528-1 。
