ad7798产品信息：

概览

优势和特点
产品详情

优势和特点

均方根(RMS)噪声：
27 nV（4.17 Hz、AD7799）
65 nV（16.7 Hz、AD7799）
40 nV（4.17 Hz、AD7798）
85 nV（16.7 Hz、AD7798）
电流：380 μA（典型值）
省电模式：1 μA（最大值）
更新速率：4.17Hz至470Hz 3差分输入
低噪声可编程增益仪表放大器
内部时钟振荡器

50 Hz/60 Hz同时抑制
基准电压检测
低端功率开关
可编程数字输出
熔断电流
电源：2.7 V至5.25 V

产品详情

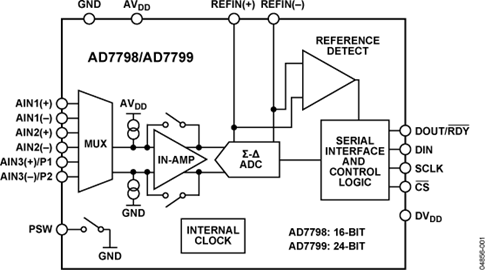

AD7798/AD7799均为适合高精度测量应用的低功耗、低噪声、完整模拟前端，内置一个低噪声、带有三个差分模拟输入的16位/24位西格马-得尔塔型ADC。它还集成了片内低噪声仪表放大器，因而可直接输入小信号。当增益设置为64、更新速率为4.17 Hz时，AD7799的均方根(RMS)噪声为27 nV，AD7798的均方根(RMS)噪声为40 nV。

片内特性包括一个低端功率开关、基准电压检测、可编程数字输出引脚、熔断电流控制和一个内部时钟振荡器。输出数据速率可通过软件编程设置，可在4.17 Hz至470 Hz的范围内变化。

这些器件采用2.7 V至5.25 V电源供电，AD7798的典型功耗为300 µA，而AD7799的典型功耗为380 µA，两款器件均采用16引脚TSSOP封装。

应用

电子秤

压力测量

应变计传感器

气体分析

工业过程控制

仪器仪表

便携式仪器仪表

血液分析

智能发射器

液体/气体色谱6位DVM

AD7798: AD7798采用2.7V至5.25V电源供电，AD7799的典型功耗为380μA。　　特性：　　RMS噪声（有效值噪声）：　　在4.13Hz转换率下紧为27nV(AD7799).　　
使用电化学传感器的单电源、微功耗有毒气体探测器: 连接/参考器件ADA4505-2 微功耗、轨到轨I/O、双通道运算放大器ADR291 微功耗、2.5 V基准电压源ADP2503 2.5 MHz、降压/升压DC-DC转换器AD7798 16位低功耗∑-

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

ad7798

ad7798产品信息：

概览

优势和特点

产品详情

ad7798数据手册：

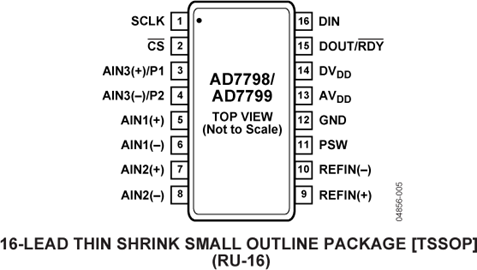

ad7798引脚功能、电路图：
