优势和特点
- RF输入范围：50 MHz至1000 MHz
- 集成45 dB的线性dB VGA中频放大器
- 集成基带输出放大器
- 解调带宽：75 MHz
- 正交相位精度：0.5°
- 振幅平衡：0.25 dB
- 三阶交调截点(IIP3)：+28 dBm（最小增益）
- 噪声系数：11 dB（最大增益）
- 低LO驱动：-10 dBm
- 2.7 V至5.5 V单电源供电，具有省电功能
产品详情

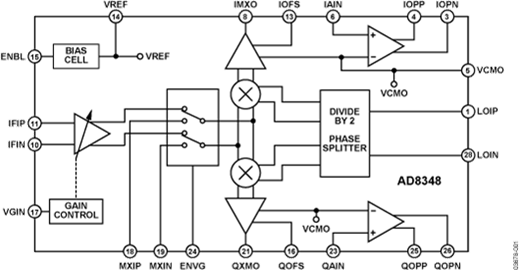

AD8348是一款宽带正交解调器，集成有中频(IF)可变增益放大器(VGA)和基带放大器，适用于通信接收机，可进行从中频直接到基带频率的正交解调。基带放大器可以与双通道ADC直接接口，如AD9201、AD9283和AD9218等，用于数字化和后处理。
中频输入信号通过X-AMP VGA馈入两个吉尔伯特混频器中。中频VGA提供44 dB的增益控制。精密增益控制电路为VGA设置线性dB增益特性，并提供温度补偿。LO正交分相器采用2分频分频器，在整个工作频率范围内实现高正交精度和幅度平衡。
AD8348采用先进的双极性工艺制造，以3 V或5 V单电源供电，提供节省空间的28引脚超薄紧缩小型(TSSOP)封装，额定温度范围为-40°C至+85°C。
提供样片和评估板，产品型号分别为AD8348ARU和AD8348-EVAL。
