该器件提供高输出功率和极低的本底噪声,可明显改善输出信号范围。此外,出色的相位和振幅平衡精度支持较高的边带抑制特性,可实现高阶/高容量QAM调制无线电。
AD8349已经过测试,可用在常见蜂窝频段(900 MHz、1.9 GHz、2.1 GHz)上,符合CDMA/GSM Edge/W-CDMA标准规定要求。

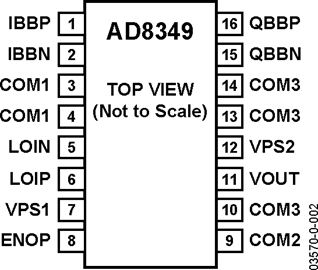

AD8349采用16引脚超薄紧缩小型(TSSOP)封装,额定温度范围为-40°C至+85°C。
供货
提供样片和评估板,产品型号分别为AD8349ARE和AD8349-EVAL。
其它调制器/解调器产品
【用 途】 【性能 参数】【互换 兼容】
DAC输出经过优化,可以与AD8349等模拟正交调制器无
DAC输出经过优化,可以与AD8349等模拟正交调制器无
DAC输出经过优化,可以与AD8349等模拟正交调制器无
本电路采用混频集成电路AD8349,利用输入两个相位相差900的IF信号l和O,来降低对末级滤波器的要求。IF信号由外加的两个专用DDSIC来产生。 如果以l信号为基准。
