首页>IC索引

ad9830

直接数字频率合成器、波形发生器

ad9830产品信息：

概览

  • 优势和特点
  • 产品详情

优势和特点

  • +5 V电源
  • 50 MHz速度
  • 片内SINE查找表
  • 片内10位DAC
  • 并行加载
  • 关断选项
  • 无杂散动态范围(SFDR)：72 dB
  • 功耗：250 mW
  • 48引脚TQFP封装

产品详情

此DDS器件是一款数控振荡器，在单个CMOS芯片内集成了一个相位累加器、一个正弦查找表以及一个10位数模转换器，提供相位调制和频率调制两种调制能力。

最高支持50 MHz时钟速率。频率控制精度可达40亿分之一。通过并行微处理器接口加载寄存器可实现调制。

利用关断引脚就可以从外部控制关断模式。该器件采用48引脚TQFP封装。

ad9830数据手册：

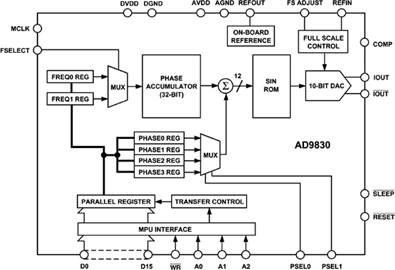

ad9830引脚功能、电路图：

AD9830

【用　途】 【性能 参数】【互换 兼容】

三运放组成的VCCS电路

本系统采用AD公司的DDS集成芯片AD9830,其内部有两个12位相位寄存器和两个32位频率寄存器。在单片机的控制下对相应的寄存器置数就可以方便地得到2MHz以下的任意频率和相位
