首页>IC索引

ad9831

直接数字频率合成器波形发生器

ad9831产品信息：

概览

  • 优势和特点
  • 产品详情

优势和特点

  • 3 V/5 V电源
  • 25 MHz时钟速度
  • 片内正弦查找表
  • 片内10位DAC
  • 并行加载
  • 关断选项
  • 无杂散动态范围(SFDR)：72 dB
  • 功耗：125 mW (5 V)
  • 功耗：40 mW (3 V)
  • 48引脚TQFP封装

产品详情

此DDS器件是一款数控振荡器，在单个CMOS芯片内集成了一个相位累加器、一个SINE查找表以及一个10位数模转换器，提供相位调制和频率调制两种调制能力。

最高支持25 MHz时钟速率。频率控制精度可达40亿分之一。调制通过并行微处理器接口载入寄存器来实现。

利用关断引脚就可以从外部控制关断模式。该器件采用48引脚TQFP封装。

ad9831数据手册：

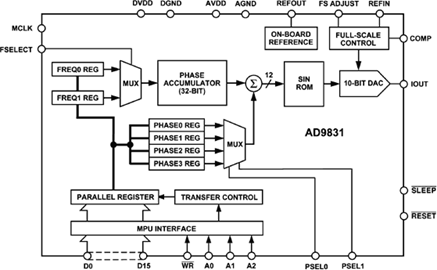

ad9831引脚功能、电路图：

AD9831

【用　途】 【性能 参数】【互换 兼容】
