ADF4159是一款具有调制、以及快速和慢速波形产生能力的13 GHz小数N分频频率合成器， 该器件使用25位固定模数，提供次赫兹频率分辨率。

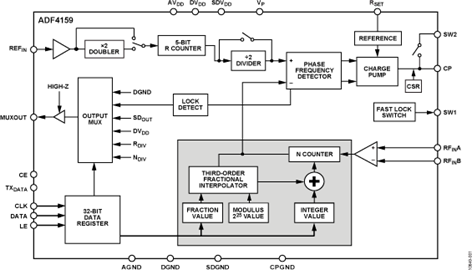

ADF4159由低噪声数字鉴频鉴相器(PFD)、精密电荷泵和可编程参考分频器组成。 该器件内置一个西格马-得尔塔型小数插值器，能够实现可编程小数N分频。 INT和FRAC寄存器可构成一个总N分频器(N = INT + (FRAC/2(25)))。
ADF4159可用于实现频移键控(FSK)和相移键控(PSK)调制。 还有一些可用的频率扫描模式，可在频域内产生各种波形，例如锯齿波和三角波。 扫描可以设置为自动进行，也可以设置为通过外部脉冲手动触发每个步骤。 ADF4159具有周跳减少电路，可进一步缩短锁定时间，而无需修改环路滤波器。
所有片内寄存器均通过简单的三线式接口进行控制。 ADF4159采用2.7 V至3.45 V模拟电源和1.62 V至1.98 V数字电源供电，不用时可以关断。
应用
ADF4159实现了突破性的110 MHz鉴频鉴相器工作频率，同时功耗低于100 mW，仅为竞争解决方案的五分之一。此外，ADF4159包含25位固定模数和产生高线性斜坡曲线的片内功能，使其非常适合频率调制连续波(FMCW)雷达应用，包括汽车雷达系统、微波点到点(PtP)系统、通信仪器和测试设备。· 下载ADF4159数据手册：www.analog.com/adisimp
Analog Devices, Inc.最近推出业界性能最高的ADF4159 13 GHz PLL频率合成器。ADF4159实现了突破性的110 MHz鉴频鉴相器工作频率，同时功耗低于100 mW，仅为竞争解决方案的五分之一。此外，ADF4159包含25位固定模数和产生高线性斜坡曲线的片内功能，使其非常适合频率调制连续波(FMCW)雷达应用，包括汽车雷达系统、微波点到点(PtP)系统、通信仪器和
(NASDAQ: ADI)，全球领先的高性能信号处理解决方案供应商，最近推出业界性能最高的ADF4159 13 GHz PLL频率合成器。ADF4159实现了突破性的110 MHz鉴频鉴相器工作频率，同时功耗低于100 mW，仅为竞争解决方案的五分之一。此外，ADF4159包含25位固定模数和产生高线性斜坡曲线的片内功能，使其非常适合频率调制连续波(FMC
全球领先的高性能信号处理解决方案供应商ADI最近推出业界性能最高的ADF4159 13 GHz$ PLL频率合成器。ADF4159实现了突破性的110 MHz鉴频鉴相器工作频率，同时功耗低于100 mW，仅为竞争解决方案的五分之一。此外，ADF4159包含25位固定模数和产生高线性斜坡曲线的片内功能，使其非常适合频率调制连续波(FMCW)雷达应用，包括汽车雷达系统、微波点到点(PtP)系统、通信仪
adf4159 pll频率合成器主要特性：•;rf带宽达13 ghz•;小数n分频模式下，鉴频鉴相器最高工作频率可达110 mhz•;高速和低速fmcw斜坡发生•
今年6月17-22日在加拿大蒙特利尔举办年度IEEE MTT-S国际微波专题研讨会(IMS2012)，ADF4159，AD9915 DDS IC和展位号#1725展示完整的高性能RF IC产品阵容，包括
本文介绍了适于汽车和工业传感器应用的24GHz FMCW雷达收发器芯片组，ADF5904搭配IC (发射机ADF5901芯片和ADF4159 PLL)使用兼具高性能相位噪声、输出功率和高速斜坡能力，使该器件针对传感器具有更低的噪底性能
