adf4360-8

集成式整数N分频频率合成器和VCO,输出频率为65至400 MHz

adf4360-8产品信息:

概览

优势和特点

  • 下载示例代码
  • 输出频率范围:65 MHz至400 MHz
  • 电源电压范围:3.0 V至3.6 V
  • 1.8 V 逻辑兼容
  • 整数N分频频率合成器
  • 可编程的输出功率
  • 三线式串行接口
  • 数字锁定检测
  • 硬件和软件省电模式

产品详情

ADF4360-8是一款集成式整数N分频频率合成器和电压控制振荡器(VCO),中心频率由外部电感设置,频率范围为65 MHz至400 MHz。所有片内寄存器均通过简单的三线式接口进行控制。该器件采用3.0 V至3.6 V电源供电,不用时可以关断。

adf4360-8数据手册:

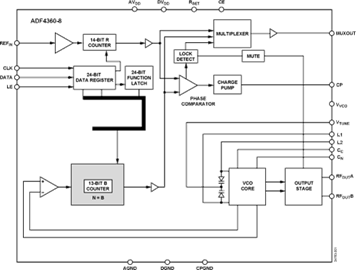

adf4360-8引脚功能、电路图:
