产品详情

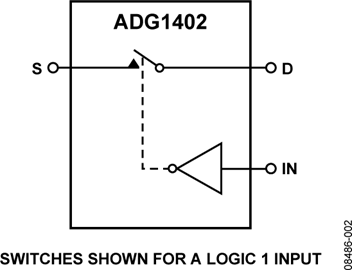

ADG1401/ADG1402内置一个单刀单掷（SPST）开关。图1显示，当逻辑输入为1时，ADG1401开关闭合，ADG1402开关则断开。当接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，等于电源电压的信号电平被阻止。

iCMOS （工业CMOS）是一种模块式制造工艺，集高电压CMOS（互补金属氧化物半导体）与双极性技术于一体。通过这种工艺，可开发在33V高压下工作的高性能模拟IC，其体积性能比是其它高压器件所无法实现的。与采用传统CMOS工艺的模拟IC不同，iCMOS器件不但可以承受高电源电压，同时还能提升性能、大幅降低功耗并减小封装尺寸。

导通电阻曲线在整个模拟输入范围都非常平坦，可确保切换音频信号时拥有出色的线性度和低失真性能。iCMOS结构可确保功耗极低，因而这些器件非常适合便携式电池供电仪表。

1. 最大导通电阻（25℃）：1.3 欧姆
2. 极低失真。
3. 3 V逻辑兼容数字输入：V(IH) = 2.0 V，V(IL) = 0.8 V。
4. 无需V(L)逻辑电源。

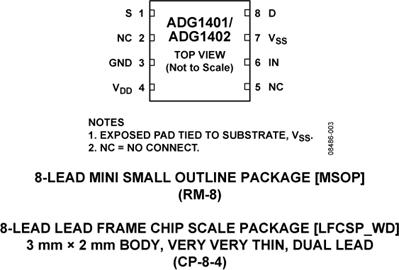

5. 8引脚MSOP和8引脚、3 mm × 2 mm LFCSP封装。

应用

• 自动测试设备
• 数据采集系统
• 电池供电系统
• 采样保持系统
• 音频信号路由
• 视频信号路由
• 通信系统
• 继电器替代方案
