adm809产品信息：

概览

优势和特点
产品详情

优势和特点

可在整个温度范围内提供额定性能
低功耗(17 µA)
精密电压监控器：2.5 V、3 V、3.3 V、5 V选项

复位置位低至1 V V(CC)
上电复位脉冲：140 ms（最小值）
推挽RESET输出
SC70和SOT-23封装

产品详情

ADM809监控电路用于监控微处理器系统中的电源电压，可在上电、关断和掉电情况下提供复位输出。上电时，内部定时器使复位保持置位状态240 ms。这样，微处理器会保持复位状态，直到电源达到稳定状态。即使VCC低至1 V，/RESET输出仍然可以工作。ADM809可提供低电平有效复位信号/RESET，还有一个推挽输出级。

共提供7种复位阈值选项。复位比较器具有内置抗突波特性，能够不受V(CC)的快速瞬变影响。

ADM809提供3引脚SOT-23和SC70两种封装，功耗仅为17 µA，适合低功耗便携式设备使用。

应用

微处理器系统

计算机

控制器

智能仪器

汽车系统

ADM809: 【用　途】【性能参数】【互换兼容】
圣邦电源监测IC具精密监控及低功耗特点: 在工业级温度范围的应用中，sg809可直接代替max809，adm809，lm809；sg810可直接替代max810，adm810，lm810；sg811可直接替代max811，adm811
圣邦推出微处理器电源监测电路具有精密电源监控能力: 在工业级温度范围的应用中，sgm809可直接代替max809，adm809，lm809；　　　sgm810可直接替代max810，adm810，lm810；sgm811可直接替代max81

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

adm809

adm809产品信息：

概览

优势和特点

产品详情

adm809数据手册：

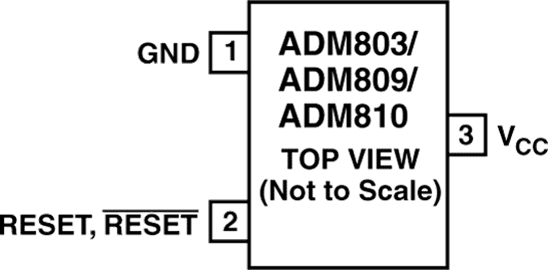

adm809引脚功能、电路图：
