产品详情

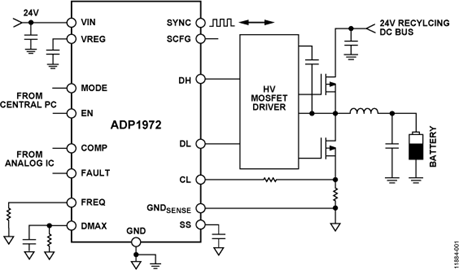

ADP1972是一款恒定频率、电压模式、脉冲宽度调制(PWM)控制器，用于降压/升压、DC-DC、异步应用。ADP1972旨在配合外部高电压场效应晶体管(FET)、半桥驱动器和外部控制器件（如AD8450）用于异步电池测试应用。异步器件可在电池充电模式下作为降压转换器使用，并在循环模式下作为升压转换器使用，以便回收输入总线上的电能。

ADP1972高电压、VIN电源引脚最高可耐受60 V工作电压，同时降低额外的系统电源电压需求。ADP1972集成诸如精确使能、引脚可选降压/升压工作模式、带可编程相移的内部和外部同步控制、可编程最大占空比，以及可编程峰值打嗝电流限值等功能。

额外保护功能包括软启动（限制启动时的输入浪涌电流）、输入电压欠压闭锁(UVLO)以及热关断(TSD)。ADP1972还集成COMP引脚，可从外部控制PWM操作；还集成FAULT引脚，可在ADP1972发生外部故障条件时对其发送信号以禁用DH和DL输出。

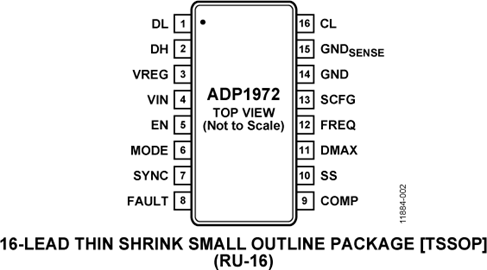

ADP1972采用16引脚TSSOP封装。

应用

• 带循环功能的PWM电池测试系统，包括混合动力汽车、PC和相机电池
• 集成 AD8450 恒定电压(CV)和恒定电流(CC)监控器
