adp2119 数据手册-pdf中文资料-产品介绍及应用电路

adp2119产品信息：

概览

优势和特点
产品详情

优势和特点

连续输出电流：2A
145 毫欧和70 毫欧集成FET
输入电压范围：2.3 V至5.5 V
输出电压范围：0.6V至V(IN)
输出精度：±1.5%
1.2MHz 固定开关频率
可在1.0MHz与2MHz之间同步
可选PWM或PFM工作模式

电流模式结构
精密阈值使能输入
电源良好指示
电压跟踪输入
集成软启动
内部补偿
预充电输出下启动
欠压闭锁、过压保护、过流保护和热关断
10引脚3mm x 3mm LFCSP_WD封装

产品详情

ADP2119/ADP2120均为低静态电流、同步降压DC-DC调节器，采用3mm x 3mm紧凑型LFCSP_WD封装。两款器件均采用电流模式、恒频脉宽调制(PWM)控制方案，具备出色的稳定性和瞬态响应性能。在轻负载条件下，这些器件可配置为以脉冲频率调制(PFM)模式工作，以降低开关频率，节省功耗。

ADP2119/ADP2120支持2.3V至5.5V范围内的输入电压。可调版本的输出电压可以在0.6V至输入电压(V(IN))范围内进行调整，固定输出版本则提供预设的输出电压选项：3.3V、2.5V、1.8V、1.5V、1.2V和1.0V。ADP2119/ADP2120集成了电源开关、同步整流器和内部补偿功能，只需极少的外部器件便可提供高效率解决方案。各IC在禁用时从输入源汲取的电流不到3μA。其它主要特性包括欠压闭锁（UVLO）、用于限制启动时浪涌电流的集成软启动、过压保护（OVP）、过流保护（OCP）和热关断（TSD）。

应用

负载点转换
通信及网络设备
工业和仪器仪表
消费类电子设备
医疗设备

ADP2119/ADP2120功能方框图: ADP2119/ADP2120功能方框图

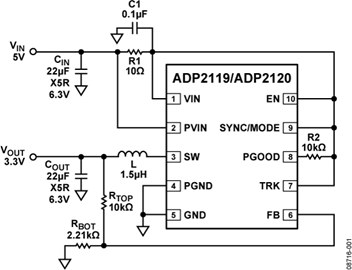

ADP2119典型应用电路（二）: ADP2119典型应用电路（二）ADP2119典型应用电路:1.8V/2A降压稳压器,使能PFM模式。
ADP2119典型应用电路（三）: ADP2119典型应用电路（三）ADP2119典型应用电路:1.2V/2A降压稳压器, 强迫连续导通模式。
ADP2119典型应用电路（四）: ADP2119典型应用电路
ADP2119典型应用电路: ADP2119典型应用电路（三）
ADP2119典型应用电路（一）: ADP2119典型应用电路（一）
ADP2119和ADP2120两款DC/DC开关调节器: (ADI)推出集成电源管理开关调节器系列的两款DC/DC开关调节器ADP2119和ADP2120。1.2MHz的固定开关频率和2.3V至5.5V的宽工作电压范围使ADP2119和ADP2120能够适应各种负载点应用。输出电压可以在0.6V至输入电压(VI
高集成度降压型同步调节器支持高密度负载点设计: (ADI)，全球领先的高性能信号处理解决方案供应商，最新推出集成电源管理开关调节器系列的两款DC/DC开关调节器ADP2119和ADP2120。1.2MHz的固定开关频率和2.3V至5.5V的宽工作电压范围使ADP2119和ADP2120能够适应
ADI公司推出开关调节器ADP2119和ADP2120,提供: --ADI公司的5V2A/1.25A开关调节器ADP2119和ADP2120提供高达93%的电源转换效率北京2010年7月15日电/美通社亚洲/--AnalogDevices,Inc.(ADI)，全球领先的高性能信号处理解决方案供应商，最新推出集成电源管理开关调节器系列的两款DC/DC开关调节器ADP2119和ADP2120。
ADI推出两款集成电源管理开关调节器: ADI推出两款集成电源管理开关调节器系列的DC/DC开关调节器ADP2119和ADP2120。1.2MHz的固定开关频率和2.3V~5.5V的宽工作电压范围使ADP2119和ADP2120能够适应各种负载点应用。输出电压可以在0.6V至输入电压(VIN)范围内进行调整，并提供预设的输出电
