摘要： 提供极洁净的时钟信号，典型值达 -164dBc/Hz @100kHz。
一、产品核心亮点
Ø 超低相位噪声：提供极洁净的时钟信号，典型值达 -164dBc/Hz @100kHz。
Ø 极致低抖动：RMS相位抖动低至 40fs，确保数据传输完整性。
Ø 高频率稳定性：稳定性高达 ±20ppm，应对严苛环境挑战。

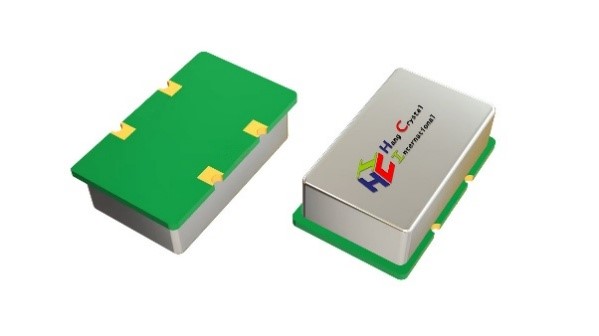

Ø 紧凑型设计：采用 9×14x2.8mm 表贴封装，节省电路板空间。
Ø 国产化：可完美替代Cryste* CVHD-950*产品
二、数据展示
Brand | 杭晶HCI | Cryste* | Unit |
P/N | V714H-100.000L33DT0KL | CHVD-950X-100.000 | - |
Hold Style | 14x9x2.8 | 14x9x5.3 | mm |
Nominal Frequency | 100.000 | 100.000 | MHz |
Frequency stability | ±20 | ±20 | ppm |
Pulling Range (APR) Min | ±20 | ±20 | ppm |
Output | CMOS | CMOS | - |
Nominal supply voltage | 3.3 | 3.3 | V |
Load | 15 | 15 | pF |
Current consumption | 24 | 25 | mA |
Control Voltage Range | 1.65±1.65 | 1.65±1.65 | V |
Phase Jitter RMS (type.) | 40 | 40 | fS |
Phase Noise(type.) | -143 dBc/Hz | -140 dBc/Hz | @1kHz |
-157 dBc/Hz | -155 dBc/Hz | @10kHz | |
-164 dBc/Hz | -164 dBc/Hz | @100kHz | |
-168 dBc/Hz | -166 dBc/Hz | @1MHz | |
Operating Temperature Range | -40 ~ +85 | -40 ~ +85 | ℃ |
Storage Temperature Range | -55 ~ +125 | -55 ~ +125 | ℃ |

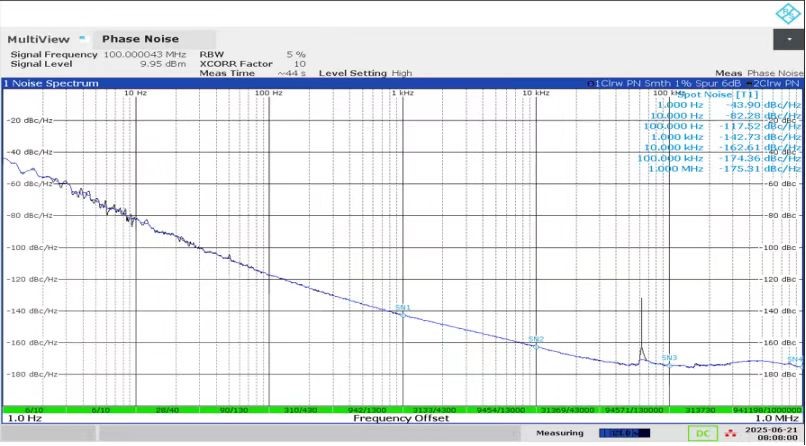

相位噪声数据Phase Noise Data:

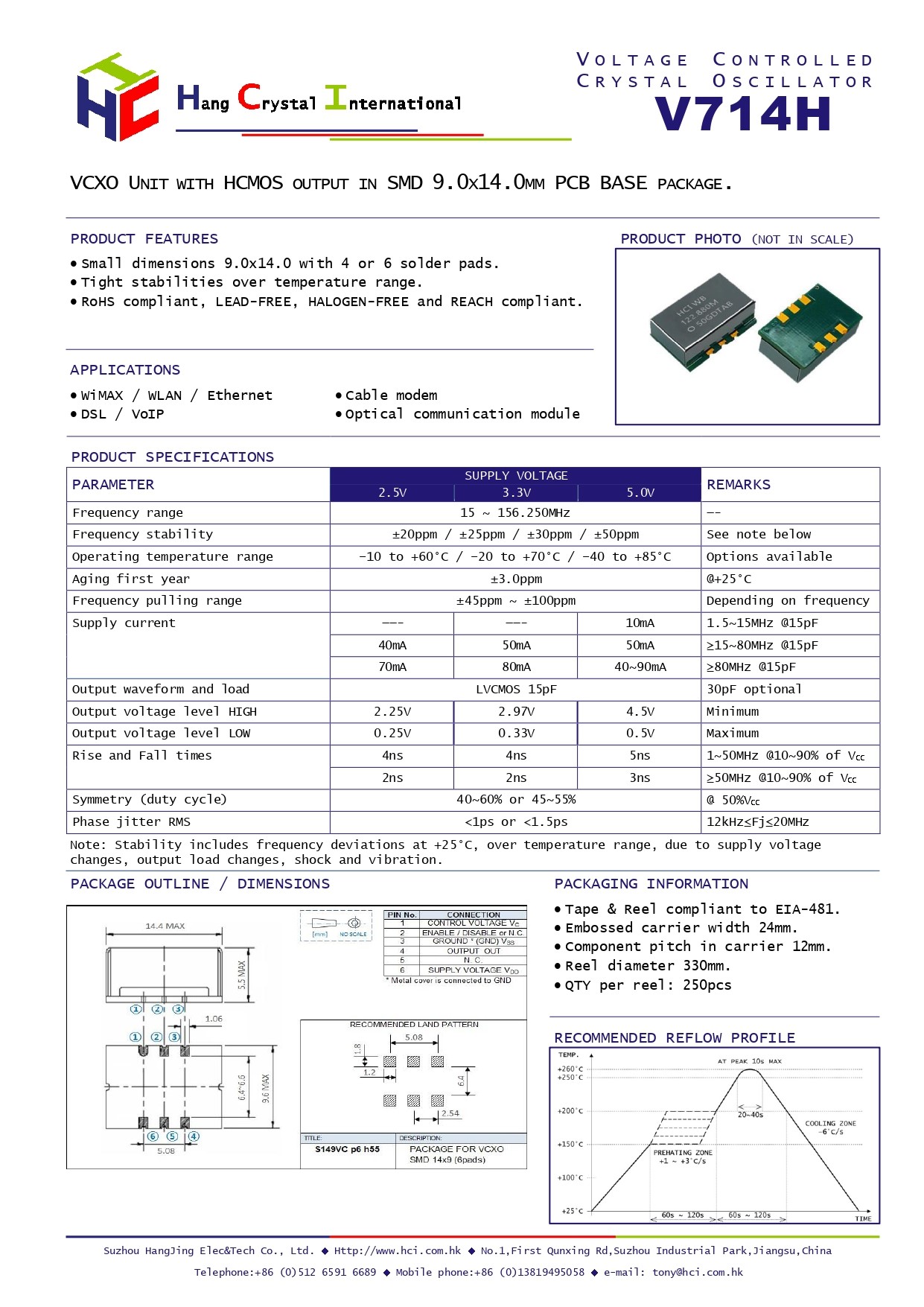

系列规格书
三、主要应用领域
Ø 电信/数据通信：网络交换机/路由器、时钟同步与恢复
Ø 数据中心：服务器、存储阵列，清理与恢复时钟
Ø 专业广播：视频制作切换台、帧同步器，消除画面撕裂
Ø 测试测量：高端示波器、信号发生器，作为核心参考源
Ø 军事航空：通信、雷达系统，用于频率合成与调制
四、如果您正在为以下需求寻找解决方案：
ü 精密网络时钟同步
ü 从高速串行数据流中恢复低抖动、高稳定度时钟
ü 国产化要求
超低抖动V714H-100.000L33DT0KL是您的不二之选。
