前言：构筑工业焊接的“能量基石”——论功率器件选型的系统思维

在工业制造向高效、精密、智能化迈进的今天，一台卓越的工业焊接机，不仅是机械结构、控制算法与焊接工艺的集成，更是一部对电能进行高强度、高可靠性转换的“动力心脏”。其核心性能——稳定的电弧、精准的能量输出、快速的动态响应以及苛刻环境下的长时间连续运行，最终都深深植根于功率转换与管理的底层硬件。本文以系统化、协同化的设计思维，深入剖析工业焊接机在功率路径上的核心挑战：如何在满足高效率、高可靠性、极端散热和严格成本控制的多重约束下，为输入PFC、主逆变拓扑及辅助电源管理这三个关键节点，甄选出最优的功率半导体组合。

一、 精选器件组合与应用角色深度解析

1. 前端能量整形器：VBP165R76SFD (650V, 76A, TO-247) —— 大功率PFC/预稳压主开关

核心定位与拓扑深化：专为大功率工业焊接机（如数kW至十数kW级）的输入级设计。其超低的23mΩ Rds(on)与76A的高电流能力，使其成为三相PFC或大功率单相Boost PFC拓扑的理想选择。650V耐压为全球电网电压波动及雷击浪涌提供充足裕量，其SJ-Multi-EPI技术确保了在高开关频率下仍兼具低导通损耗与良好的开关特性。

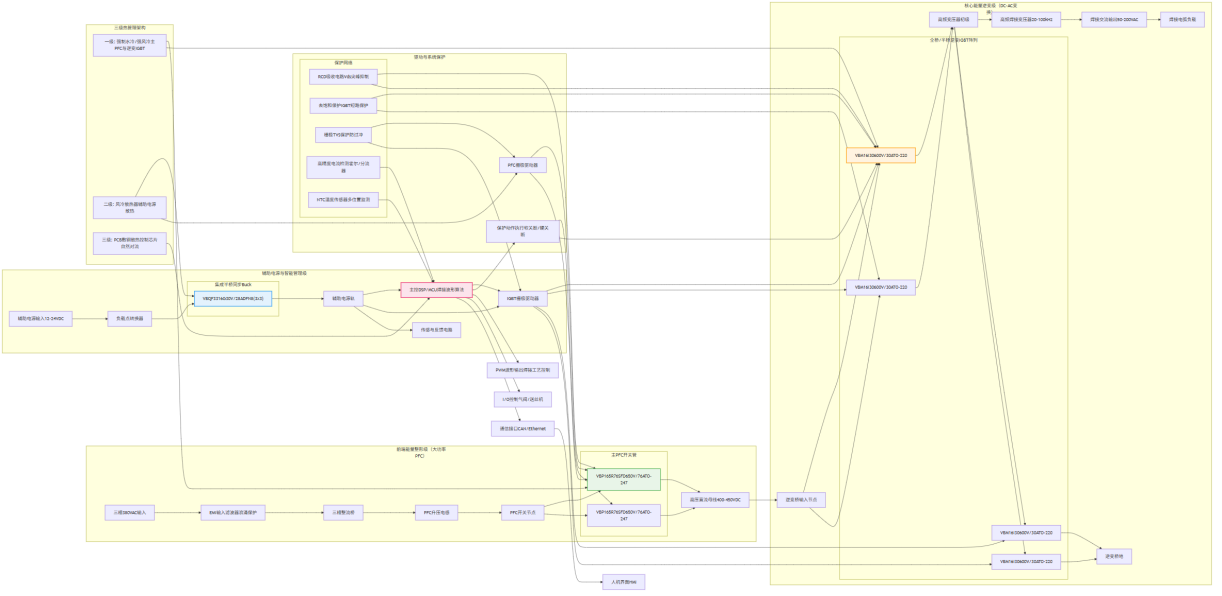

图1: 工业焊接机方案功率器件型号推荐VBQF3316G与VBP165R76SFD与VBM16I30与产品应用拓扑图_01_total

关键技术参数剖析：

极低导通损耗：在数十安培的输入电流下，其导通压降极小，直接提升整机输入效率，降低前端热应力。

驱动与散热设计：巨大的电流能力要求极低的寄生电感和优异的散热路径。必须采用低感母线排设计，并配备大型散热器与强制风冷。栅极驱动需提供足够大的瞬态电流以快速驱动其较大的输入电容，优化开关轨迹。

选型权衡：在追求极致效率与功率密度的高端焊接电源中，此器件是替代传统IGBT或并联多颗MOSFET的优选方案，实现了效率、功率能力与单管可靠性的平衡。

2. 核心能量逆变器：VBM16I30 (600V/650V, 30A, TO-220) —— 全桥/半桥逆变IGBT

核心定位与系统收益：作为焊接机核心的DC-AC逆变级（如全桥、半桥LLC谐振变换器）的主开关。其IGBT+FRD（快恢复二极管）一体化封装，特别适合中高频（如20kHz-100kHz）的硬开关或谐振开关应用。1.7V的饱和压降（VCEsat）在焊接机典型的大电流、中高母线电压（如400VDC）工况下，相比高压MOSFET具有更优的导通损耗成本比。

驱动设计要点：作为电压型控制器件，其驱动门槛电压（VGEth）为5V，需确保驱动电压足够（通常推荐+15/-5V至+15/-10V）以实现完全饱和导通与可靠关断，防止因驱动不足导致的过热损坏。关断时的负压驱动对抑制米勒效应、防止桥臂直通至关重要。

3. 辅助电源与智能管家：VBQF3316G (30V, 28A, DFN8) —— 同步Buck/辅助电源半桥

核心定位与系统集成优势：这款集成了半桥（N+N）的DFN封装器件，是构建紧凑、高效辅助电源（如为控制板、风扇、气阀供电的12V/5V DC-DC）及负载点（POL）转换器的核心。其极低的导通电阻（高侧16mΩ，低侧40mΩ @10Vgs）和28A电流能力，可轻松应对多路辅助负载。

PCB设计价值：超小的DFN8(3x3)封装极大节省了辅助电源板的面积，其底部散热焊盘提供了优异的热性能，非常适合空间受限的模块化设计。

拓扑灵活性：可用于同步Buck、同步Boost或半桥拓扑，为系统内多种低压需求提供灵活的电源解决方案，实现辅助系统的能效优化。

二、 系统集成设计与关键考量拓展

1. 拓扑、驱动与控制闭环

PFC与逆变协同：VBP165R76SFD构成的PFC级需提供稳定且可调的直流母线电压，为后级VBM16I30的逆变级奠定基础。两者的工作状态（如过流、过温）应反馈至主控DSP，实现整机功率链路的协调管理与故障保护。

逆变级的精确控制：VBM16I30作为能量输出的最终执行单元，其开关时序必须由控制算法精确控制，以实现焊接波形的精准合成（如脉冲、方波、模拟）。驱动电路的传播延迟需一致，并具备去饱和（Desat）保护等高级功能。

辅助电源的可靠性：VBQF3316G构成的辅助电源是系统控制电路的“生命线”。需设计完善的软启动、过流保护，并确保在输入电压大范围波动和主功率剧烈切换时输出稳定。

图2: 工业焊接机方案功率器件型号推荐VBQF3316G与VBP165R76SFD与VBM16I30与产品应用拓扑图_02_pfc

2. 分层式热管理策略

一级热源（强制水冷/强风冷）：VBP165R76SFD和VBM16I30是主要发热源。必须安装在大型散热器上，并利用焊接机内部的主冷却风道或外部水冷系统进行强制散热。热界面材料的选择和安装压力需严格控制。

二级热源（强制风冷）：由多颗VBM16I30组成的逆变桥，其散热器设计需考虑热耦合，确保温度均衡。

三级热源（PCB散热与自然对流）：VBQF3316G依靠其DFN封装的底部焊盘与PCB大面积敷铜及过孔进行散热。良好的PCB布局和敷铜设计足以满足其散热需求。

3. 可靠性加固的工程细节

电气应力防护：

VBP165R76SFD & VBM16I30：必须在DS/CE极间设计有效的吸收电路（如RCD snubber），以抑制由变压器漏感或布线电感引起的关断电压尖峰。用示波器实测验证应力在安全范围内。

栅极/门极保护：为所有器件的栅极/门极驱动回路串联电阻，并就近放置GS/GE间的稳压管或TVS，防止电压过冲。对于IGBT，门极串联电阻（Rg）的取值对开关损耗、EMI和关断浪压有决定性影响，需仔细调校。

降额实践：

电压降额：在最高电网输入和满载条件下，确保VBP165R76SFD的Vds应力、VBM16I30的Vce应力不超过其额定值的70-80%。

电流与功率降额：严格依据器件数据手册的SOA曲线和瞬态热阻曲线，根据实测的最高壳温（Tc）来评估器件在连续及脉冲工况下的电流能力，为焊机常见的过载、短路工况留足裕量。

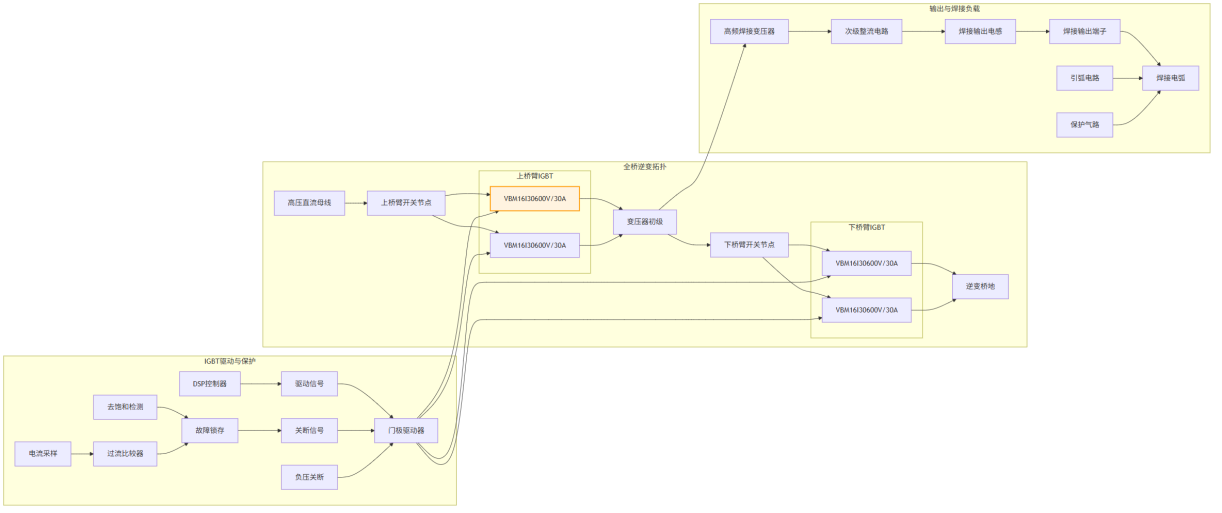

图3: 工业焊接机方案功率器件型号推荐VBQF3316G与VBP165R76SFD与VBM16I30与产品应用拓扑图_03_inverter

三、 方案优势与竞品对比的量化视角

效率提升可量化：在数kW级PFC中，采用VBP165R76SFD相较于传统高压MOSFET或IGBT方案，可将导通损耗降低显著，直接提升整机效率0.5%-1.5%，对于连续工作的工业设备，电能节约可观。

功率密度与可靠性提升：采用集成半桥VBQF3316G构建辅助电源，相比分立MOSFET方案，可节省超过60%的布板面积，减少寄生参数，提升辅助电源的可靠性与功率密度。

系统成本优化：VBM16I30作为成熟可靠的工业级IGBT，在满足性能前提下提供了极具竞争力的成本效益，特别适合对成本敏感且要求高可靠性的批量焊接设备。

四、 总结与前瞻

本方案为工业焊接机提供了一套从电网输入整形、到核心能量逆变、再到辅助系统供电的完整、优化功率链路。其精髓在于 “分级匹配、专业优化”：

PFC级重“强悍”：追求极低的导通损耗与高功率处理能力，为整机提供高效清洁的能源。

逆变级重“稳健”：选用经过工业验证的IGBT技术，在效率、成本与可靠性间取得最佳平衡，确保焊接输出的稳定与可靠。

辅助级重“集成”：采用高集成度方案，提升辅助系统可靠性，赋能整机智能化控制与管理。

未来演进方向：

全碳化硅（SiC）方案：对于追求超高频、超高效率的下一代高端焊接电源，可在PFC和逆变级评估采用SiC MOSFET，革命性提升功率密度与效率，但需权衡成本。

智能功率模块（IPM）：考虑将驱动、保护与IGBT/MOSFET集成一体的IPM，以简化设计、提升可靠性、缩短开发周期。

图4: 工业焊接机方案功率器件型号推荐VBQF3316G与VBP165R76SFD与VBM16I30与产品应用拓扑图_04_aux

工程师可基于此框架，结合具体焊接工艺（MIG/MAG/TIG/等离子）、额定输出功率、输入电源条件（单相/三相）及目标成本结构进行细化和调整，从而设计出在性能、可靠性与成本上均具竞争力的工业焊接设备。
