L6924D 数据手册-pdf中文资料-产品介绍及应用电路

L6924D产品信息：

描述

L6924D是一款全单片电池充电器，专用于单芯锂离子/聚合物电池组。对于空间有限的应用，如手持设备和数码相机，这是理想的解决方案。它将所有的功率元件(功率MOSFET，反向阻塞二极管和传感resi)集成在一个小型VFQFPN16 (3 × 3 mm)封装中。当使用外部稳压墙适配器时，L6924D以线性模式工作，并以恒电流/恒电压(CC/CV)配置文件为电池充电。此外，当使用限流适配器时，器件可以在准脉冲模式下工作，大大降低了功耗。无论采用何种充电方法，闭环热控制都能避免设备过热。设备工作输入电压范围为2.5 V ~ 12v。该L6924D允许用户编程许多参数，如预充电电流，fa -充电电流，预充电电压阈值，充电结束电流阈值，充电计时器。L6924D提供了两个开式集电极输出用于诊断目的，可以用于驱动两个外部led或与ho微控制器通信。最后，L6924D还提供了非常灵活的充电过程终止控制和气量表能力，以及其他功能，如检查电池的存在，监测和保护电池免受不安全的热条件。

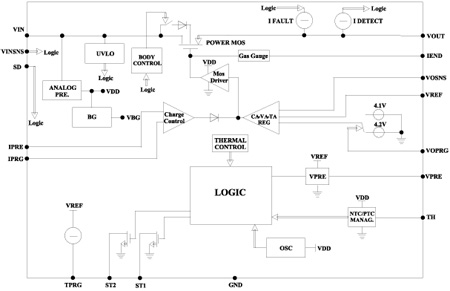

所有功能
完全集成的解决方案，具有功率MOSFET，反向阻断二极管，传感resi或，和热保护
理想的焦炭和石墨阳极单芯L(I)-I(ON)包装
线性和准脉冲操作
闭环热控制
USB总线兼容
可编程充电电流高达1 A
可编程pre-charge当前
可编程end-of-charge当前
可编程的预充电电压阈值
可编程充电定时器
4.1 V和4.2 V可编程输出电压，输出电压精度±1%
(NTC)或(PTC)热敏或接口用于电池温度监测和保护
柔性充电过程终止
atus输出驱动led或接口与ho处理器
小型VFQFPN 16引脚封装(3 x 3毫米)

ST多功能锂电池充电器芯片为尺寸紧凑的应用节省空间: 意法半导体公布了一款新的锂电池充电器芯片l6924d，在一个3 x 3mm的超小型封装内，该ic集成了充电器所需的全部功率组件以及其它功能，新产品目标应用为手机、pda、数码相机和mp3播放器。l6924d与充电系统相关的所有关键参数都可以编程，使其能够用于从低成本到高度复杂性的各种便携应用，该ic是市场上第一个灵活性达到如此高度的充电器芯片。　　　l6924d是一个纯粹的单片充电器芯片，专门为单
ST芯片L6924D,集成充电器所需全部功率组件: 意法半导体公布了一款新的锂电池充电器芯片L6924D，在一个3x3mm的超小型封装内，该IC集成了充电器所需的全部功率组件以及其它功能，新产品目标应用为手机、PDA、数码相机和MP3播放器。L6924D是一个纯粹的单片充电器芯片，专门为单电池的锂和锂聚合体电池组设计。作为空间有限的便携产品的理想解决方案，L6924D采用ST强固的BCD6智能功率制造技术，在VFQFPN16小型封装内，集成了功率场效应MOS晶体管、反向隔离二极管、敏感电阻和热保
ST 多功能锂电池充电器芯片: 意法半导体（stmicroelectronics）今天公布了一款新的锂电池充电器芯片l6924d，在一个3 x 3mm的超小型封装内，该ic集成了充电器所需的全部功率组件以及其它功能，新产品目标应用为手机l6924d与充电系统相关的所有关键参数都可以编程，使其能够用于从低成本到高度复杂性的各种便携应用，该ic是市场上第一个灵活性达到如此高度的充电器芯片。 l692
STEVAL-ISB005V1低成本锂离子电池充电电路: 下面是 [STEVAL-ISB005V1低成本锂离子电池充电电路]的电路图　　STEVAL-ISB005V1是采用ST7263BK6和L6924D的低成本锂离子电池充电器演示板，可以采用USB电源或外接
