L9848产品信息：

描述

L9848 IC是一个高度灵活的单片介质电流输出驱动器，包含2个专用低侧输出(输出7-8)和6个输出，可以作为内部低侧或高侧驱动器的任何组合(输出1-6)。另外，2个输出可以通过外部引脚被PWMed(输出5-6)。集成标准串行外围接口(SPI)控制所有输出并提供诊断信息。
集成箝位电路，波形整形，保护所有输出的正、负电压瞬变和热关闭开启了广泛的汽车和工业应用

所有功能
可配置多达6个高侧驱动器
RDSON = max.1.5 欧姆 @ T(j)= 25°C
每一输出最小0.8 A的电流限制
电源电压4.75 V ~ 5.25 V
输出箝位电压最小35v(低侧模式)
输出箝位电压- 30v(高边模式)
用于数据通信的SPI接口
额外的PWM输入为2输出
所有输出的热关闭
关闭模式下的负载检测
输出反电池保护(amb)
高侧配置输出的接地断开

LM75BGD	LM75ADP	LM75AD	LM75BTP	LM75BDP
LM75BD	LPC5536JHI48	LPC5534JHI48	LPC5536JBD64	LPC5536JBD100
LPC5534JBD64	LPC5534JBD100	LPC51U68JBD64	LPC51U68JBD48	LPC55S69JEV98
LPC55S69JBD64	LPC55S69JBD100	LPC55S66JEV98	LPC55S66JBD64	LPC55S66JBD100

L9848

L9848产品信息：

描述

所有功能

L9848数据手册：

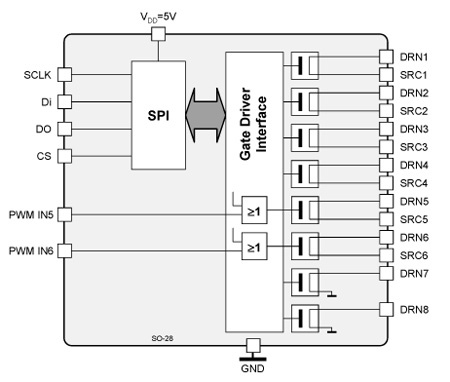

L9848引脚功能、电路图：
