这些器件是低成本、高速、JFET输入运算放大器，具有非常低的输入偏置电压和输入偏置电压漂移。他们需要低的供电电流，但保持一个大的增益带宽产品和快速转换速率。此外，匹配良好的高压JFET输入器件提供非常低的输入偏置和偏置电流。LF412-N双引脚与LM1558兼容，允许设计师立即升级现有设计的整体性能。
这些放大器可用于高速积分器、快速D/A转换器、采样和保持电路和许多其他需要低输入偏置电压和漂移、低输入偏置电流、高输入阻抗、高旋转速率和宽带宽的电路。

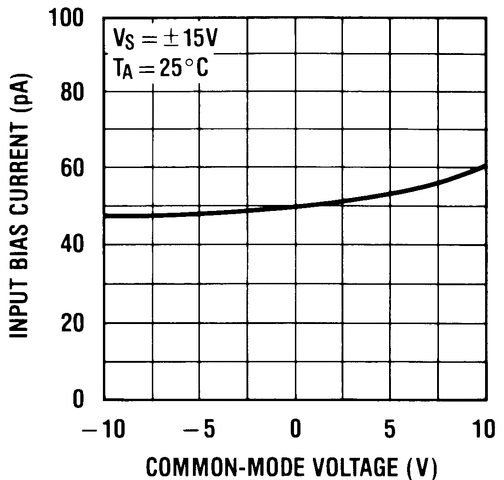

【用 途】 双运算放大电路 【性能 参数】双列8脚封装,场效应差分输入级结构,BiMOS型,电源电压=15～-15V,功耗=200mW,增益带宽4MHz,转换速率15V/us,输入偏置50PA,工作电压±18,静态电流2.8mA,输入失调电压0.5-1mV,电压反馈型。
代 表 公 司 江苏南京半导体器件总厂 元件种类或用途集成电路 典 型 型 号 公 司 简 介
