LM120系列是三端负极稳压器，固定输出电压为-5V，-12V，-15V，负载电流可达1.5A。当需要其他电压时，LM137和LM137HV系列提供-1.2V到-47V的输出电压范围。

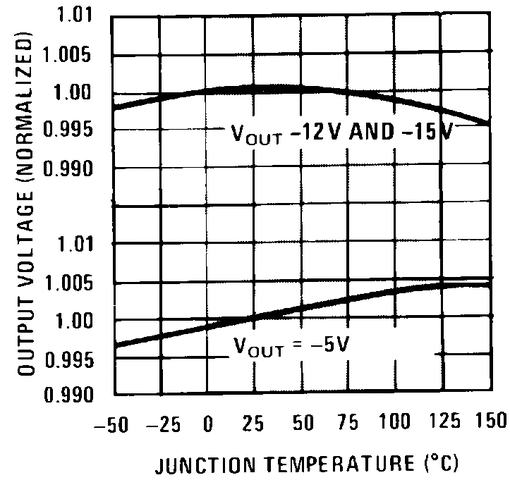

LM120只需要一个外部组件——输出电容的补偿，使得它们易于应用。由于线路、负载或温度变化的任何组合而导致的输出电压偏差的最坏情况说明，以确保工厂系统正常运行。
为了使LM120系列免受过载的影响，已经做出了极大的努力。该调节器具有与温度无关的限流功能，并具有热过载保护功能。内部电流限制保护瞬时故障，而热关机防止junc温度在长期过载期间超过安全限制。
虽然主要用于固定输出电压的应用，但LM120系列可以通过一个简单的分流器实现更高的输出电压。器件的低静态漏极电流允许这种技术在良好的调节下使用。
下面是 [LM189，LM120构成的带微调的双稳压电源电路]的电路图 LM189，LM120构成的带微调的双稳压电源电路(责任编辑：自然美)
下面是 [LM120-15,齐纳二极管LM741构成的0～20V、1A可调稳压电源电路]的电路图 LM120-15,齐纳二极管LM741构成的0～20V、1A可调稳压电源电路(责任编辑：自然美)
【用 途】 3端负压稳压器 【性能 参数】输出电压由后缀决定，输出电流1A。脚功能为：1-Gnd 2-Output 3-Input 【互换 兼容】
