LM12H458

具有自校准功能的140过度增殖,12位+符号数据采集系统

LM12H458产品信息:

LM12458和LM12H458是高度集成的数据采集系统。仅在5V上工作,它们结合了全差分自校准(校正线性和零误差)13位(12位+符号)模数转换器(ADC)和采样保持(S/H),具有广泛的模拟功能和数字功能。多达32个连续的转换,使用2的补码格式,可以存储在一个内部32字(16位宽)FIFO数据缓冲区。一个内部的8字RAM可以通过LM12(H)458的8输入多路复用器存储多达8个获取的转换序列。过时的LM12454有一个四通道多路复用器,一个差分多路复用器输出,和一个差分S/H输入。LM12(H)458也可以以8位+符号分辨率和监督“看门狗”模式运行,将输入信号与两个可编程极限进行比较。

通过使用内部时钟驱动计时器,可编程的采集时间和转换速率是可能的。参考电压输入可以是外部产生的绝对或比率操作,或者可以使用内部2.5V带隙参考来导出。

所有的寄存器、RAM和FIFO都可以通过高速微处理器接口直接寻址到8位或16位数据总线。LM12(H)458包括一个直接内存访问(DMA)接口,用于高速转换数据传输。

其他申请信息可在申请备注AN-906、AN-947和AN-949中找到。


主要规格

(f(CLK) = 5 MHz;8 MHz, H)

决议12位+号或8位+号
可转换时间8.8µs, 5.5µs (H) (max)
9-bit转换时间4.2µs, 2.6µs (H) (max)
可吞吐率88k样品/s (min),140k样品/s (H) (min)
比较时间(“看门狗”模式)µs (max),µs (H) (max)
ILE±1 LSB (max)
V(在)范围内接地V (A) (+)
电力消耗30 mW, 34 mW (H) (max)
备用方案50µW (typ)
单一的供应3 v 5.5 v

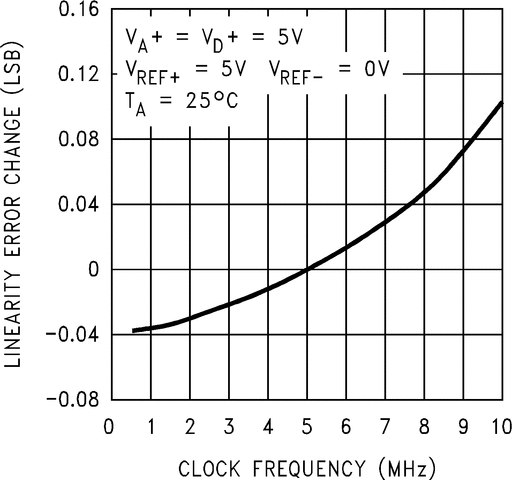

LM12H458数据手册:

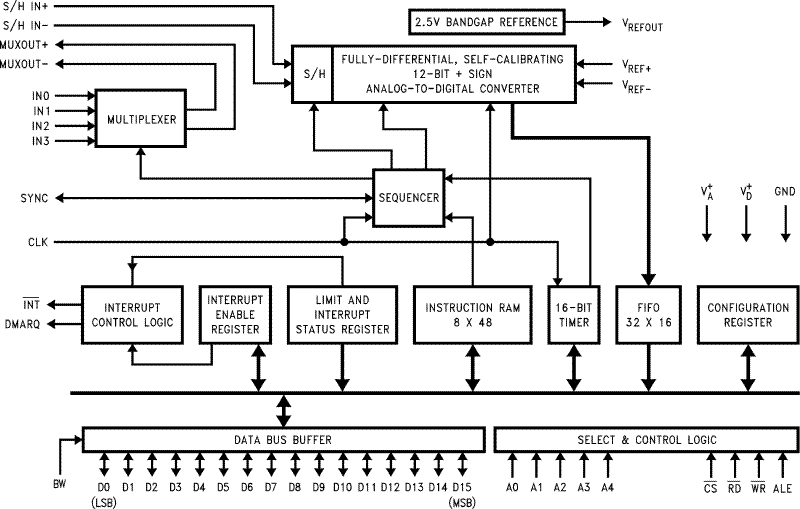

LM12H458引脚功能、电路图:

LM12H458高集成度的数据采集系统DAS芯片的应用

1 概述  LM12H458是高集成度的数据采集系统?DAS?芯片,它将采样保持、A/D转换集成在一块芯片内,从而大大减少了外围电路的设计。其8路模拟信号输入既可作为单端输入,又可两两组成差分输入。LM12H458的工作电压为3~5.5V,功耗小于3
