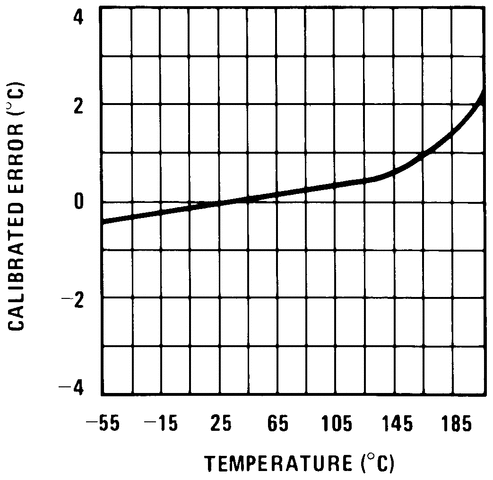

LM135系列是精密、易于校准的集成电路温度传感器。作为一个2端齐纳器，LM135的击穿电压与10 mV/°K的绝对温度成正比。在小于1-欧姆的动态阻抗下，该设备工作在400µa到5 mA的电流范围内，性能几乎没有变化。当在25°C校准时，LM135在100°C温度范围内的误差通常小于1°C。不像其他传感器，LM135有线性输出。
LM135的应用包括几乎任何类型的温度传感超过-55°C到150°C的温度范围。低阻抗和线性输出使接口读出或控制电路特别容易。
LM135工作在-55°C到150°C的温度范围，而LM235工作在-40°C到125°C的温度范围。LM335的工作温度为-40°C到100°C。LMx35器件可以用herme c TO晶体管封装，而LM335也可以用plas c封装

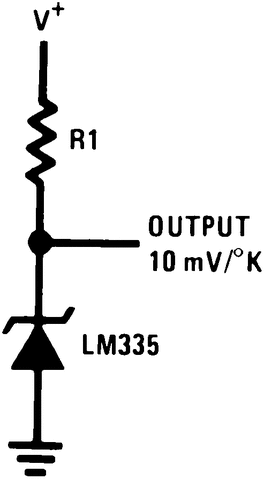

LM135基本测温电路图

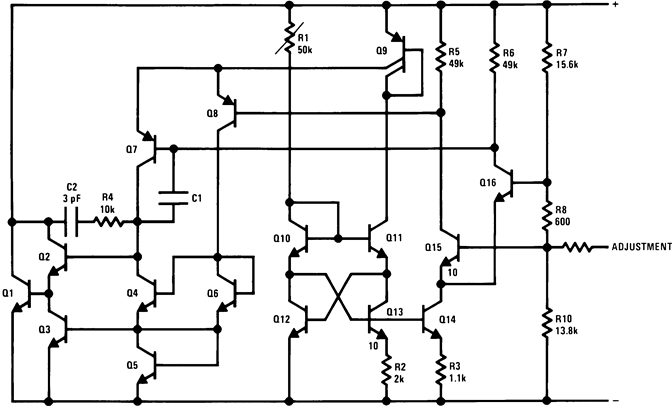

LM135系列内部原理电路图
LM135/235/335为宽电流工作范围、动态输出阻抗低(<ln)的三端可调集成温度传感器，输出电压与绝对温度成正比，且以lOmV/K变化。与AD590有所不同的是，LM135/235/335增加了一个更实用的功能，即可调节输入。 如图l -36所示为LM135/235/335的基本应用电路。&
【用 途】 温度传感电路【性能 参数】 半导体温度传感器,工作输出电压=2.98V,非校准温度误差=2℃,25℃标定的温度误差=1℃,输出电压温漂=10mV/℃。LM35D是一种输出电压与摄氏温度成正比例的温度传感器，其灵敏度为10mV/℃；工作温度范围为0℃-100℃；工作电压为
LM135/235/335为宽电流工作范围、动态输出阻抗低(<ln)的三端可调集成温度传感器，输出电压与绝对温度成正比，且以lOmV/K变化。与AD590有所不同的是，LM135/235/335增加了一个更实用的功能，即可调节输入。 如图l -36所示为LM135/235/335的基本应用电路。&
LM135/235/335为宽电流工作范围、动态输出阻抗低(<ln)的三端可调集成温度传感器，输出电压与绝对温度成正比，且以lOmV/K变化。与AD590有所不同的是，LM135/235/335增加了一个更实用的功能，即可调节输入。 如图l -36所示为LM135/235/335的基本应用电路。&
LM135/235/335为宽电流工作范围、动态输出阻抗低(<ln)的三端可调集成温度传感器，输出电压与绝对温度成正比，且以lOmV/K变化。与AD590有所不同的是，LM135/235/335增加了一个更实用的功能，即可调节输入。 如图l -36所示为LM135/235/335的基本应用电路。&
LM135系列温度传感器是一种电压输出型精密集成温度传感器。LMl35系列温度传感器的测温范围很宽，LM135测温范围为-55 +150℃，LM23
由于LM135/235/335输出电压以lOmV/K变化，而实际应用中以摄氏温度为主，如图1- 37所示的lOOmV/oC输出的温差测量电路对检测到的温度信号进行放大和变换，输出为lOOmV/oC。用两个LM135/235/335分别检测两点的温度，当两点的温度不相同时，该
LM135系列温度传感器是一种电压输出型精密集成温度传感器。LMl35系列温度传感器的测温范围很宽，LM135测温范围为-55—— +150℃，LM235和LM335测温范围分别为-40 —— +125 ℃和 -
