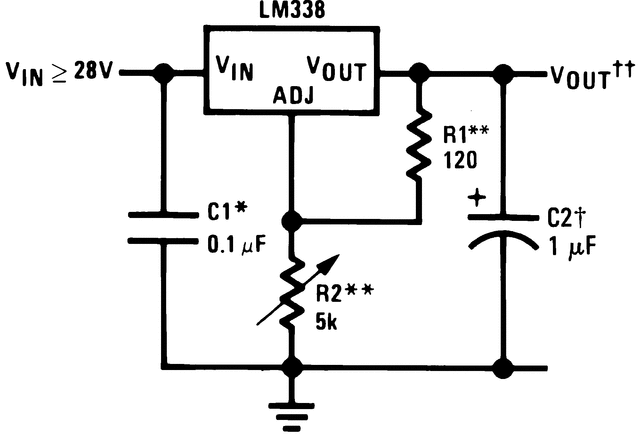

LM138系列可调3端正极稳压器能够提供超过5 A超过1.2 v到32v输出范围。它们非常容易使用，只需要2个电阻来设置输出电压。精心的电路设计使得负载和线路规则很好，可以与许多商业电源相媲美。LM138系列采用标准的3引线晶体管封装。

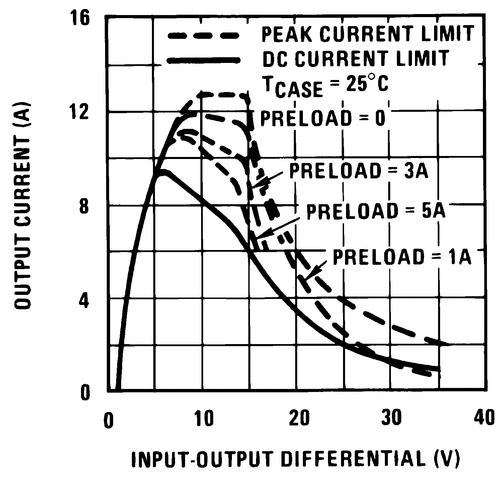

LM138家族的一个独特特征是依赖于我的电流限明。电流限制电路允许峰值电流高达12a从调节器在短时间内抽出。这使得LM138可以在重载瞬态负载下使用，并在满载条件下加速启动。在持续的负载条件下，电流限制降低到保护调节器的安全值。芯片上还包括热过载保护和电源晶体管的安全区域保护。即使调整(ADJ)引脚意外断开，过载保护仍然起作用。
通常，不需要电容，除非设备位于超过6英寸的输入滤波电容，在这种情况下需要输入旁路。可以添加一个输出电容来改善瞬态响应，同时旁路调整引脚增加了稳压器上的纹波抑制。
除了替代固定稳压器或离散设计，LM138在许多其他应用中都很有用。因为稳压器是floa ng和只接收输入到输出差电压，供应几百伏特可以调节，只要最大输入到输出差电压不超过;不要短路输出到地。LM138系列中有后缀的零件号包装在标准钢TO-CAN包装中，而有后缀的零件号包装在TO-220塑料c包装中。LM138的额定温度为T(J) = -55°C到150°C, LM338的额定温度为T(J) = 0°C到125℃。
【用 途】 输出可调正稳压器 【性能 参数】大电流正电压可调输出集成稳压器,输入电压范围【互换 兼容】W138 CW138 MLM138
【用 途】 集成电路 【性能 参数】大电流正电压可调输出集成稳压器,输入电压范围【互换 兼容】W138 CW138 LM138
【用 途】 正三端可调稳压器 【性能 参数】三端可调正电压集成稳压器,双极型,输入电压【互换 兼容】IP138 LM138 CW138 MLM138
【用 途】 正电压可调输出稳压器 【性能 参数】大电流正电压可调输出集成稳压器,双极型,输入电压范围【互换 兼容】W138 MLM138 LM138
，国际流行的正压输出稳压器有LM117/217/317系列、I，M123系列、LM140系列、LM138系列和LM150系列等。
