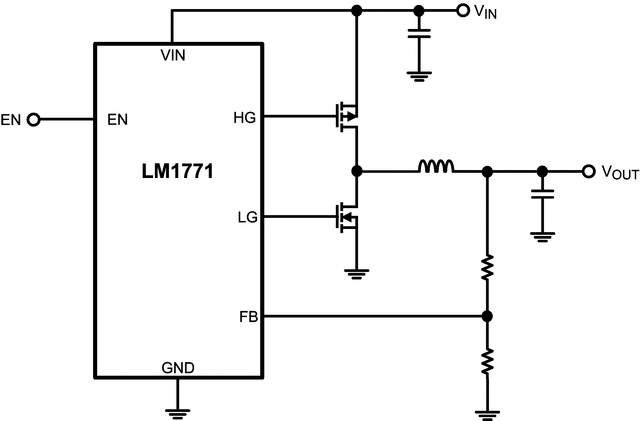

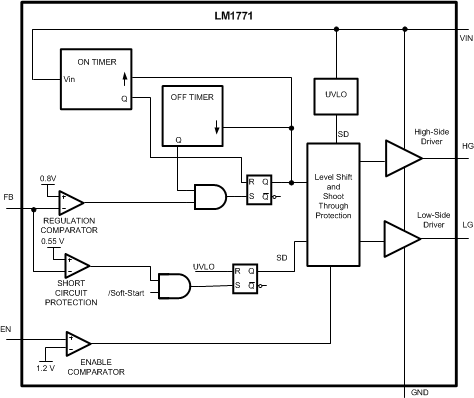

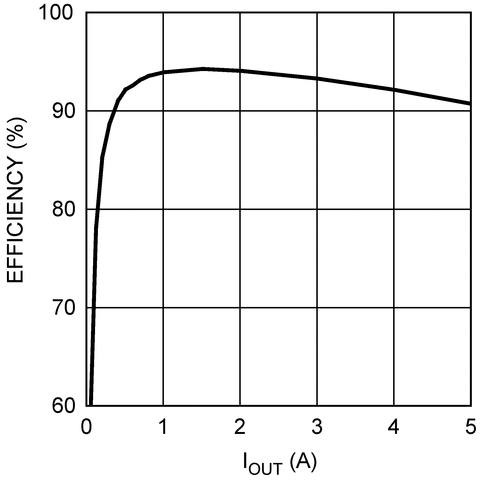

LM1771器件是一种高效的同步降压开关控制器,其精度使之不需要外部补偿。恒定ON- me控制方案提供了一个简单的设计,不补偿组件,允许最小的组件计数和电路板空间。精确的使能引脚允许灵活测序多轨和设置ng UVLO。LM1771还集成了一个独特的输入前馈,以保持恒定的频率独立于输入电压。LM1771的低压输入范围为2.8 V到5.5 V,可以提供低至0.8 V的可调输出。驱动外部高侧fet和低侧fet,可以提供高达95%的效率。
三种版本的LM1771可根据应用所需的开关频率。标称开关频率在100 kHz到1000 kHz的范围内。
