LM1875

20 w音频功率放大器

LM1875产品信息:

LM1875是一款单片功率放大器,为消费者音频应用提供非常低的失真和高质量的性能。

LM1875提供20瓦到一个4或8负载±25V电源。使用一个8负载和±30V电源,可提供超过30瓦的功率。放大器被设计成使用最小的外部元件。设备过载保护包括内部电流限制和热关闭。

LM1875的设计利用了先进的电路技术和处理,即使在高输出功率水平上也能达到极低的失真水平。其他突出的特点包括高增益、快速转换速率和宽功率带宽、大输出电压摆幅、高电流能力和非常宽的供电范围。放大器是内部补偿和稳定的增益为10或更大。


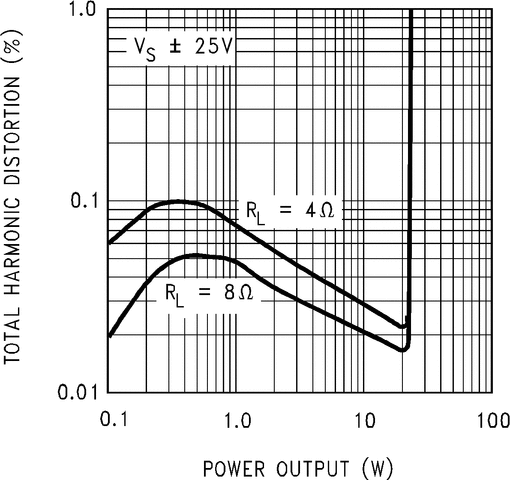

LM1875数据手册:

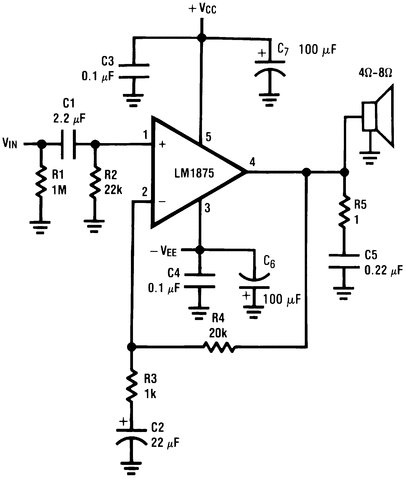

LM1875引脚功能、电路图:

LM1875单电源接法与双电源接法

LM1875单电源接法与双电源接法LM1875单电源LM1875双电源

LM1875双电源 单电源接法放大电路图

LM1875双电源功放电路图LM1875单电源功放电路图LM1875.pdf

lm1875电路图

lm1875功放电路图一: lm1875功放电路图二: lm1875功放电路图三:NE5532+LM1875功放电路图 LM1875电路图: LM1875采用TO-220封装结构,形如一只中功率管,LM1875主要参数: 电压范围:16~60V 静态电流:50MmA 输出功率:25W 谐波失

LM1875双电源单电源接法放大电路图

LM1875双电源功放电路图 LM1875单电源功放电路图

基于LM1875的应用电路

基于LM1875的应用电路 基于LM1875的应用电路如图。LM1875是一款功率放大集成块,它有很好的过载保护功能,而且使用的外围元件少。LM1875有5个针脚,分别是:一针脚为信号正极输入,二针脚为信号负载输入,三针脚接地,四针脚电源正极输入,五针脚为信号输出。

LM1875功放制作体会

根据《电子报》2000年第15期《功放发烧拾贝》一文,制作了一款LM1875电流负反馈功放,发觉本底噪声很大,还有些交流声,且无信号时LM1875发热严重。分析电原理图后认为,LM1875正负输入端直流偏置电路不平衡是故障的根源。LM1875同相输入端①脚通过22kΩ电阻接地,反相输入端②脚通过R3和R6串联后再与R2并联接地,即(22kΩ+0.39Ω)∥680

LM1875制作功放电路图

LM1875采用TO-220封装结构,形如一只中功率管,体积小巧,外围电路简单,且输出功率较大。该集成电路内部设有过载过热及感性负载反向电势安全工作保护。冲钻特价/LM1875三声道功放板/1875超重低音炮40.0元LM1875主要参数:

LM1875功率放大电路-应用电路

下面是 [LM1875功率放大电路-应用电路]的电路图  LM1875功率放大电路-应用电路(责任编辑:电路图)

LM1875应用电路

LM1875应用电路LM1875pdf

LM1875功放器

LM1875功放器LM1875采用TO-220封装结构,形如一只中功率管,体积小巧,外围电路简单,且输出功率较大。该集成电路内部设有过载过热及感性负载反向电势安全工作保护。LM1875主要参数:电压范围:16~60V静态电流:50MmA输出功率:25W谐波失真:<0.02%,当f=1kHz,RL=8Ω,P0=20W时额定增益:26dB,当f=1kHz时工作电压:±25V转换速率:18V/μS电路原理:LM1875功放板由一个高低音分别控制的衰减式音调控制电路和LM1875放大电路
