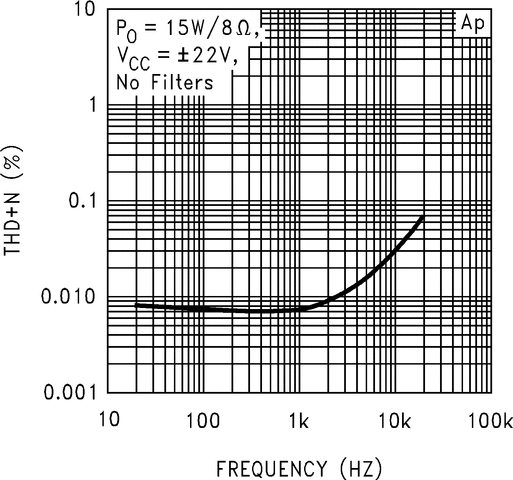

LM1876是一款立体声音频放大器,能够在小于0.1% THD+N的4欧姆或8欧姆负载下提供每通道20W的连续平均输出功率。
每个放大器都有一个独立的平滑过渡渐入/渐出静音和电源节约待机模式,可由外部逻辑控制。
LM1876利用其自峰值瞬时温度(°Ke) (SPiKe)保护电路的性能,通过提供固有的、动态保护的安全操作区域(SOA),将其置于离散和混合放大器之上。尖峰保护意味着这些部分是保护在输出对过电压,欠压,过载,包括热失控和瞬时温度峰值。
lm1876是常用的双通道音频功率放大电路简称功放,他的保真度很高,单一通道的功率能达到20瓦,下面介绍一个最简单的lm1876功放电路以及lm1876引脚图管脚功能资料等。lm1876功放电路 lm1876引脚图 30w lm1876功率放大电路 本放大电路设计为直流伺服恒流功放电路的形式,比电压反馈式接法更为耐听。出采用四线制,不允许有公共端。
LM1876放大电路LM1876括弧内为另一声道的同功能引脚号。
lm1876引脚排列
下面是 [LM1876功率放大电路-应用电路]的电路图 LM1876功率放大电路-应用电路(责任编辑:电路图)
LM1876是常用的双通道音频功率放大电路简称功放,它的保真度很高,单一通道的功率能达到20瓦。LM1876引脚图及典型功放电路 LM1876内部具有自动高温保护、过压保护、低压保护、等保护电路,安全性很高电路不容易受到外界的干扰,保持很高的音
引脚功能及数据 lm1876集成电路采用15脚单列封装方式,其引脚功能及数据见表所示.该数据实测自hp系列精显王背投彩色电视机上. 表:lm1876集成电路的引脚功能及数据 提示:lm1876集成电路的a.b放大器的静噪控制端分别为⑹脚⑾,当出现无伴音故障时应重点先对这两引脚上的电压进行检查,正常时应<1v,确认无误后再对其他电路进行检查
【用 途】 音频功率放大电路【性能 参数】 采用15脚TO-220全绝缘封装,电源电压=±23~±27V,电源电流4.2mA,输出功率=22W×2,信噪比92dB,转换速率=18V/us,分离度=80dB,THD+N=0.08%,互调失真=0
lm1876应用电路图
所示为LM1876单电源功放电路。LM1876单电源供电与双电源供电的基本工作原理相同,不同之处在于:单电源供电时,采用91kΩ电阻与100kΩ电阻分压取约1/2VCC作为偏置电压,经过Q1电压跟随器加到LM1876输入端,使输出电压以

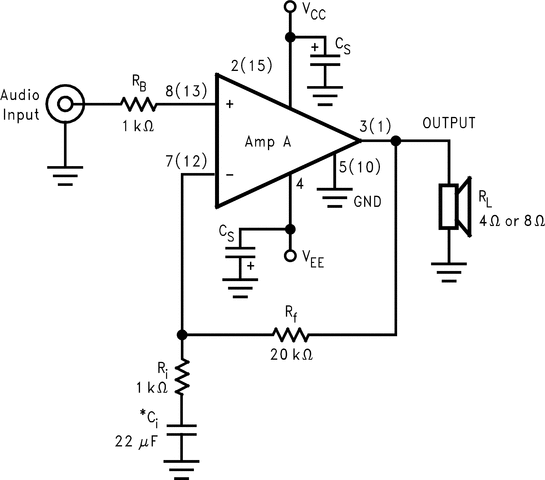

如图所示为LM1876的双电源供电音频功率放大电路(括号内为放大器B引脚号,Ci根据应用需要选用)。音频输入信号由插座输入,经过隔离电阻RB到LM1876的8脚,内部功率放大器A放大后从3脚输出加到扬声器;输出端反馈电阻Rf回放大器输入端7脚;正电源 VCC、负电源-VEE分别接在2脚和4脚,并且采用电解电容LM1876具有热保护功能,当温度上升到16
