LM1881视频同步分离器从标准负同步NTSC, PAL(1)和SECAM视频信号中提取定时信息，包括复合和垂直同步，脉冲或后走廊定时，奇场和偶场信息，幅度从0.5 v到2 v p-p。该集成电路还能够提供同步分离的非标准，更快的水平速率视频信号。在垂直同步周期内，在第一锯齿的上升边缘上产生垂直输出。如果上面提到的上升沿没有出现在外部设置的延迟周期内，如非标准视频信号的情况，则在延时后产生默认的垂直输出。
【用 途】 视频同步分离器 【性能 参数】双列直插8脚封装。输入阻抗10K，奇偶场输出及能分辩行同步信号频率150KHz，工作电压5-12V。

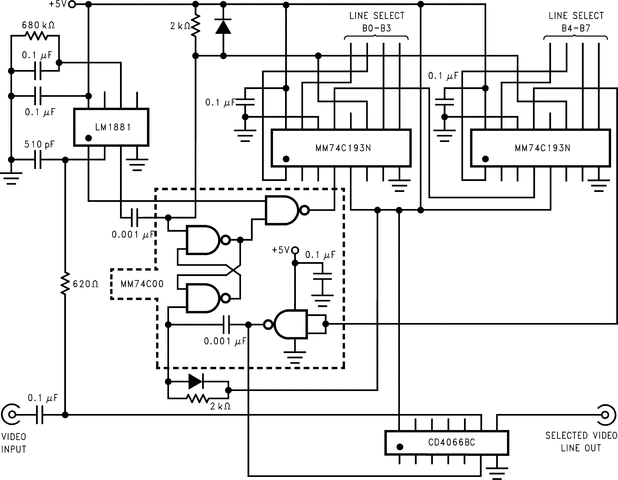

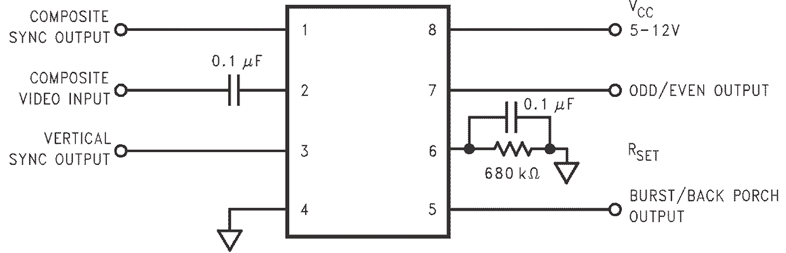

同步信号的提取及行场计数器电路准确提取视频信号中的同步信号对于本项目的成攻至关重要,幸运的是市场上提供了LM1881芯片,它仅需几个外接元件,就可以可靠地提取出视频信号中的同步信号。LM1881的引脚及连接电路如图４所示,图中的电容值均为0.1μＦ,电阻阻值为680KΩ。行／场计数器由193芯片级联而成。
本机采用了LM1881（NS）同步分离器IC。
摘 要： 设计了一种以视频分离模块LM1881对视频信号进行采集分离，在多方位使用多个监控模块，实时地对采集到的信号进行灰度差分等处理，并对处理后的数据借助NREF24L01进行无线传输，C8051F020
采用 LM1881视频分离芯片，可以从模拟视频信号中分离出场、行同步信号，将这两种信号与模拟视频信号配合输入单片机，便可以采集到时序正确的数字
