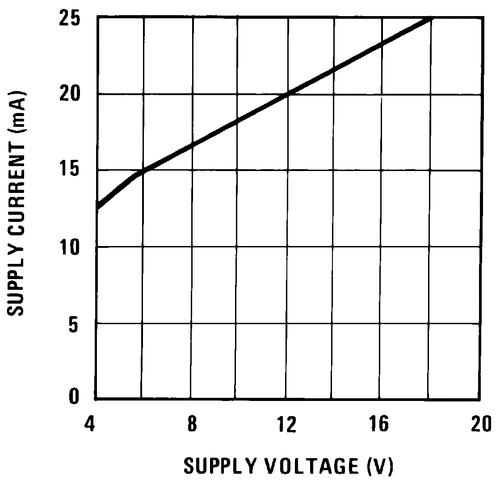

【用　途】 动态降噪处理电路 【性能 参数】双列14脚封装;电源电压VCC=20V;输入电阻=26kΩ;电源电流=17～25mA;通道平衡=-1～1dB;谐波失真=0.05%～0.1%;电压增益=36dB;有效降噪=-14～-10dB;信噪比=79dB。

LM832和LM1894均为动态降噪IC，但LM1894的工作电压为4.5V～18Ｖ，其输入信号电平较高，不适合低电压、低输入信号电平的超小型音频装置，而LM832的工作电压为1.5～9Ｖ，输入信号电平约LM832同LM1894一样，也是双列直插１４脚封装，除{14

LM832和LM1894均为动态降噪IC，但LM1894的工作电压为4.5～18V，其输入信号电平较高，不适合低电压、低输入信号电平的超小型音频装置，而LM832的工作电压为1.5～9V，输入信号电平约LM832同LM1894一样，也是双列直插14脚封装，除{14}脚功能不同之外，其余管脚功能完全一样，只是元件参数略有差别。LM832

动态降噪器的典型代表是由美国国家半导体公司最先研制成功并加以集成化的LM1894（见表1-3），它的原理如图1-107 0图中上部为左、右相同的两个主信号通道，左、右信号分别由132脚输入并经降噪处理后由

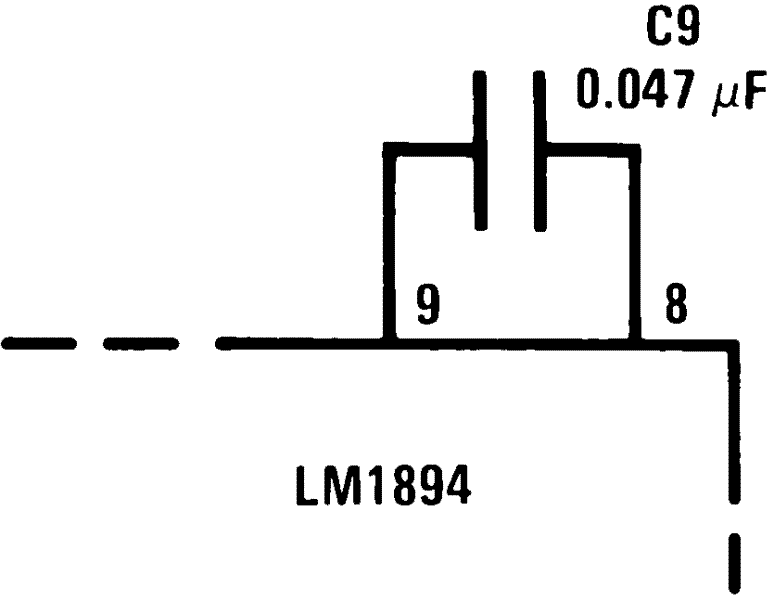

LM1894的应用电路如图1-107 (b)所示。使用LM1894动态降噪电路应当注意的是：降噪电路必须放在音调、音量控制级的前面，否则音调、音量的变化舍影响动态降嵘电路的调整o电路的调整方法是：用一盘录过音但又被抹过音的磁带放音（OdB磁平磁带）。

灵敏度电阻R1和R2可能需要与输入选择开关，根据不同的来源，例如，磁带，调频，唱机的噪音楼层。要确定R1的值和R2在磁带系统为实例，适用于磁带噪音(无节目素材)，调整R1和R2的比例略有打开主信号路径的带宽。这可以很容易地通过观看第10脚与示波器电容电压。调整R1和R2的值(其总和始终是1 K)稍微偏离的范围跟踪。

输入前置及唱机均衡采用LM381，动态降噪采用LM1894，直流音量控制采用LM10350 LM381是一种宽频带、高增益、低噪声放大电路，它是专为小信号放大而设计的专用双前置放大电路。

输入前置及唱机均衡采用LM381，动态降噪采用LM1894，直流音量控制采用LM10350 LM381是一种宽频带、高增益、低噪声放大电路，它是专为小信号放大而设计的专用双前置放大电路。

输入前置及唱机均衡采用LM381，动态降噪采用LM1894，直流音量控制采用LM10350 LM381是一种宽频带、高增益、低噪声放大电路，它是专为小信号放大而设计的专用双前置放大电路。
