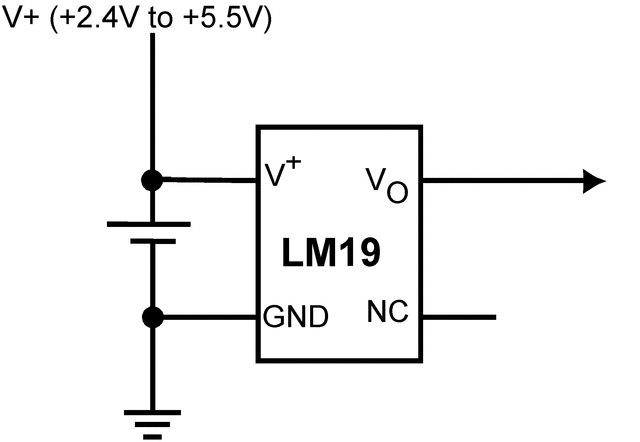

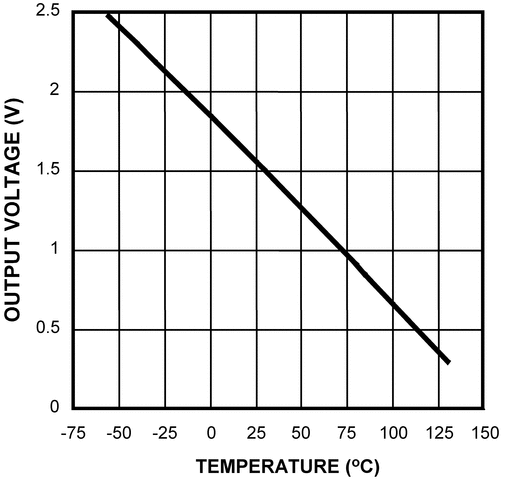

LM19是一种精密模拟输出CMOS集成电路温度传感器,工作温度范围为-55°C至+130°C。电源工作范围为+2.4 V ~ +5.5 V。LM19的传递函数主要是线性的,但有一个轻微的可预测的抛物线曲率。当环境温度为+30℃时,LM19的抛物线传递函数的精度为±2.5℃。温度误差线性增加,在极端温度范围达到±3.8°C的最大值。温度范围受电源电压影响。电源电压为2.7 V ~ 5.5 V时,极端温度范围为+130℃和-55℃。将电源电压降低到2.4 V时,负极值为-30°C,正极值为+130°C。
LM19的静态电流小于10 μA。因此,在空气中自鸣温度小于0.02℃。LM19的关机能力是内在的,因为其固有的低功耗允许它直接从许多逻辑门的输出供电,或者根本不需要关机。
【用 途】 微功耗温度传感器【性能 参数】TO-92封装。主要特点为测温范围-55~C~+130℃;工作电压范围2.4V~5.5V(特别适用于1节锂离子电池);温度与输出电压对应值如表1所 示:在+30℃时测温最大误差±2.5℃,在整个测温范围内测温误差±3.5℃~±3.8℃(最大值);工作电流仅10μA;非线性误差±O 4%(典型
