LM1971是在CMOS工艺上制造的数字控制单通道音频衰减器。衰减在从0到-62 dB的1db步中可变。一个静音功能断开输入从输出,提供超过100分贝的衰减。
该设备的性能体现在它能够在不发出咔嗒声或砰砰声的情况下改变衰减水平。此外,LM1971具有0.0008%的低总谐波失真(THD)和115 dB的动态范围,使其适合数字音频的需求。LM1971可在8针塑料PDIP或SOIC封装。
LM1971由TTL/CMOS兼容的3线串行数字接口控制。有源低负载线使数据输入寄存器,而时钟线提供系统定时。其DATA引脚接收每个时钟脉冲上升沿上的串行数据,允许选择所需的衰减设置。

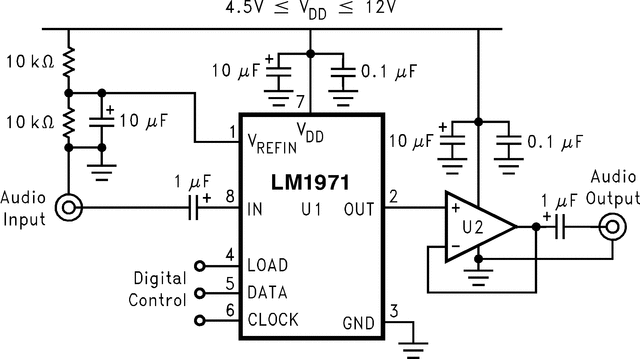

【用 途】 音频数字电位器电路【性能 参数】 采用双列8脚封装。工作电压4.5V-12V,带宽>200 kHz(-3 dB),调节范围115dB。静音范围102dB 。 引脚封装图: 应用电路:【互换 兼容】
